32、图的应用：如何通过关键路径估算完成工程需要的最短时间

#define MaxVertices_size 10 //最大顶点数大小
//表示边的节点结构
struct EdgeNode
{
	int curridx; //边所对应的顶点下标值
	int weight; //权值
	EdgeNode* next; //指向下一条边
};

//表示顶点的节点结构，其后是一个链表，链表中每个节点都代表着和该顶点相连的边
template<typename T> //T代表顶点类型
struct VertexNode
{
	int indegree; //入度
	int outdegree; //出度
	T data;    //顶点中的数据
	EdgeNode* point; //指向第一个边节点的指针
};

//邻接表代表的图
template<typename T> //T代表顶点类型
class GraphLink
{
public:
	GraphLink() //构造函数
	{
		m_numVertices = 0;
		m_numEdges = 0;
		for (int i = 0; i < MaxVertices_size; ++i)
		{
			m_VertexArray[i].point = nullptr; //指针可以率先指向nullptr
			m_VertexArray[i].outdegree = 0;    //出度先给0
			m_VertexArray[i].indegree = 0;    //入度先给0
		}
	}
	~GraphLink() //析构函数
	{
		for (int i = 0; i < m_numVertices; ++i)
		{
			EdgeNode* ptmp = m_VertexArray[i].point;
			while (ptmp != nullptr)
			{
				m_VertexArray[i].point = ptmp->next;
				delete ptmp;
				ptmp = m_VertexArray[i].point;
			} //end while
			m_VertexArray[i].point = nullptr;
		} //end for i
	}
public:
	//插入顶点
	bool InsertVertex(const T& tmpv)
	{
		if (m_numVertices >= MaxVertices_size) //顶点空间已满
		{
			cout <<"顶点空间已满"<< endl;
			return false;
		}

		if (GetVertexIdx(tmpv) != -1) //该顶点已经存在
		{
			cout <<"顶点 "<< tmpv <<" 已经存在!"<< endl;
			return false;
		}
		m_VertexArray[m_numVertices].data = tmpv;
		m_VertexArray[m_numVertices].point = nullptr;
		m_numVertices++;
		return true;
	}

	//插入边
	bool InsertEdge(const T& tmpv1, const T& tmpv2,int weight) //在tmpv1和tmpv2两个顶点之间插入一条边
	{
		int idx1 = GetVertexIdx(tmpv1);
		int idx2 = GetVertexIdx(tmpv2);
		if (idx1 == -1 || idx2 == -1) //某个顶点不存在，不可以插入边
			return false;
		//判断是否边重复
		EdgeNode* ptmp = m_VertexArray[idx1].point;
		while (ptmp != nullptr)
		{
			if (ptmp->curridx == idx2)
				return false; //边重复
			ptmp = ptmp->next;
		}

		//可以正常插入
		ptmp = new EdgeNode;
		ptmp->curridx = idx2;
		ptmp->weight = weight;
		ptmp->next = m_VertexArray[idx1].point;  //为简化编码和提升代码执行效率，采用头插法将边节点插入到单链表的最前面
		m_VertexArray[idx1].point = ptmp;
		m_VertexArray[idx1].outdegree++; //开始顶点出度数增加
		m_VertexArray[idx2].indegree++; //终止顶点入度数增加
		m_numEdges++; //边数量增加1
		return true;
	}

	void DispGraph() //显示图信息
	{
		for (int i = 0; i < m_numVertices; ++i)
		{
			cout << i <<"   入度/出度("<< m_VertexArray[i].indegree <<"/"<< m_VertexArray[i].outdegree <<")"<<""<< m_VertexArray[i].data <<"：-->";   //输出顶点下标和顶点数据
			EdgeNode* ptmp = m_VertexArray[i].point;
			while (ptmp != nullptr)
			{
				cout << ptmp->curridx <<"(权值:"<< ptmp->weight <<")-->";  //输出顶点相关的边索引（编号）
				ptmp = ptmp->next;
			}
			cout <<"nullptr"<< endl; //显示指向nullptr并换行
		} //end for
		cout <<"图中有顶点"<< m_numVertices <<"个，边"<< m_numEdges <<"条!"<< endl;
	}

	//拓扑排序算法
	bool TopologicalSort(int *pPopResult, int* pve)
	{
		int* pInVexDegree = new int[m_numVertices]; //分配空间记录顶点入度
		memset(pInVexDegree, 0, sizeof(int) * m_numVertices); //清0

		//顶点的入度值先拿过来
		for (int i = 0; i < m_numVertices; ++i)
		{
			pInVexDegree[i] = m_VertexArray[i].indegree;
		} //end for

		//将入度为0的顶点先入栈
		std::stack<int> tempstack; //#include <stack>
		for (int i = 0; i < m_numVertices; ++i)
		{
			if (pInVexDegree[i] == 0)
			{
				tempstack.push(i);
			}
		} //end for

		int iOutputVexcount = 0; //输出的顶点数量统计
		//栈不为空则循环
		while (tempstack.empty() == false)
		{
			//出栈
			static int sign = 0;
			if (sign == 0)
			{
				sign = 1;
				cout <<"拓扑排序的结果为：   ";
			}
			int topidx = tempstack.top(); //获取栈顶元素
			cout << m_VertexArray[topidx].data <<"";  //输出没有前趋的顶点

			pPopResult[iOutputVexcount] = topidx; //记录出栈的元素顺序

			iOutputVexcount++;  //输出的拓扑顶点数量统计
			tempstack.pop(); //删除栈顶元素

			//要将topidx对应顶点的各个邻接点入度减1，所以要先找到第一条边
			EdgeNode* pEdgenode = m_VertexArray[topidx].point;
			while (pEdgenode != nullptr)
			{
				int tmpidx = pEdgenode->curridx;
				if (pInVexDegree[tmpidx] != 0) //入度已经为0的顶点，不理会
				{
					pInVexDegree[tmpidx]--; //入度值减1
					if (pInVexDegree[tmpidx] == 0)//入度为0的点入栈
						tempstack.push(tmpidx);
				}

				//顺带计算事件的最早发生时间ve供后续CriticalPath计算关键路径使用
				if (pve[tmpidx] < (pve[topidx] + pEdgenode->weight))
				{
					pve[tmpidx] = pve[topidx] + pEdgenode->weight;
				}

				pEdgenode = pEdgenode->next;
			} //end while
		} //end while
		cout << endl; //换行
		delete[] pInVexDegree;

		if (iOutputVexcount != m_numVertices) //拓扑排序失败
		{
			cout <<"输出顶点数量:"<< iOutputVexcount <<",而图中实际顶点数量:"<< m_numVertices <<",说明图中有环，没办法输出所有顶点序列（非AOV网，拓扑排序错误）"<< endl;
			return false;
		}
		return true;
	}

	//求关键路径
	bool CriticalPath()
	{
		//在AOE网中只有一个入度为0的顶点，称为开始顶点，也只有一个出度为0的顶点，称为结束顶点
		int iStartVerIdx = -1;
		int iEndVerIdx = -1;
		for (int i = 0; i < m_numVertices; ++i)
		{
			if (m_VertexArray[i].indegree == 0)
			{
				if (iStartVerIdx != -1)
				{
					cout <<"图中发现超过1个入度为0的节点，非法AOE网，不能求关键路径"<< endl;
					return false;
				}
				iStartVerIdx = i;
			} //end if

			if (m_VertexArray[i].outdegree == 0)
			{
				if (iEndVerIdx != -1)
				{
					cout <<"图中发现超过1个出度为0的节点，非法AOE网，不能求关键路径"<< endl;
					return false;
				}
				iEndVerIdx = i;
			}
		} //end for i

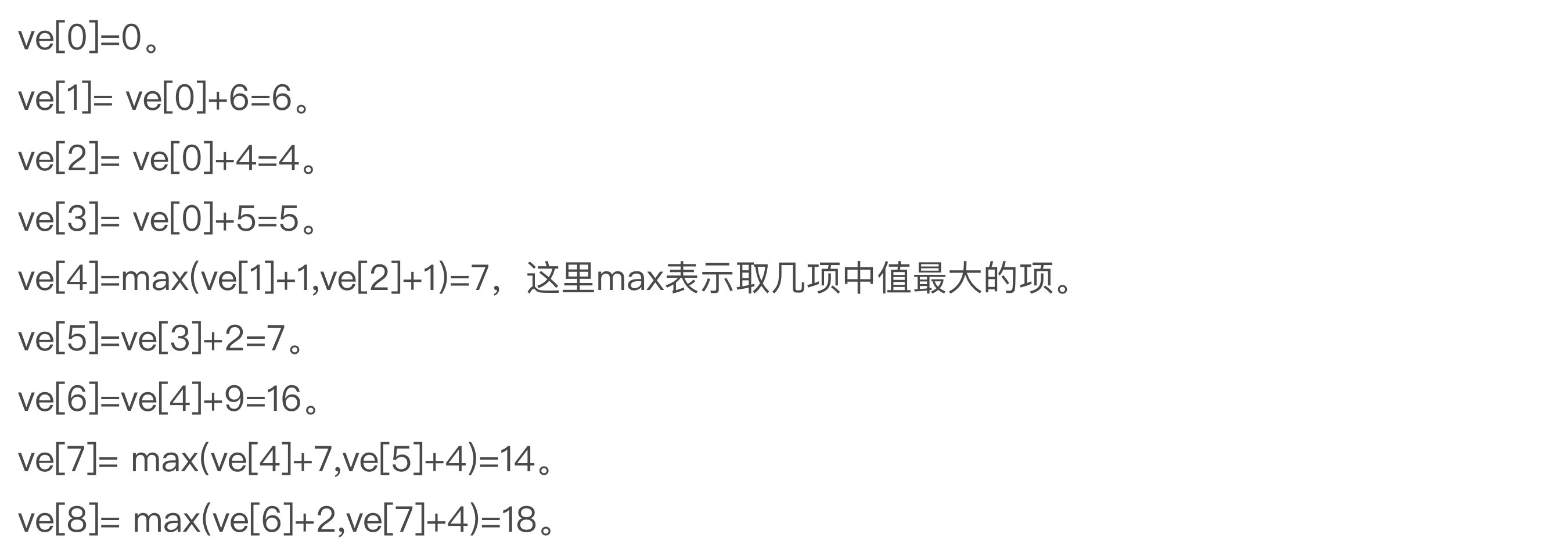

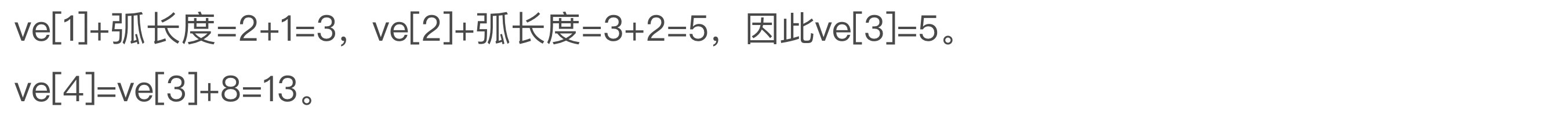

		//(1)事件的最早发生时间ve分配内存准备开始计算：
		int* pve = new int[m_numVertices];
		memset(pve, 0, sizeof(int) * m_numVertices); //清0

		//这个用来计算后续的vl用的
		int * pPopResult = new int[m_numVertices];
		memset(pPopResult, 0, sizeof(int) * m_numVertices);

		//通过拓扑排序能够得到ve值（当然不通过拓扑排序而是单独计算ve值也可以）：
		if (TopologicalSort(pPopResult,pve) == false)
		{
			//内存不要忘记释放
			delete[] pve;
			delete[] pPopResult;
			return false; //图中有环，直接返回
		}

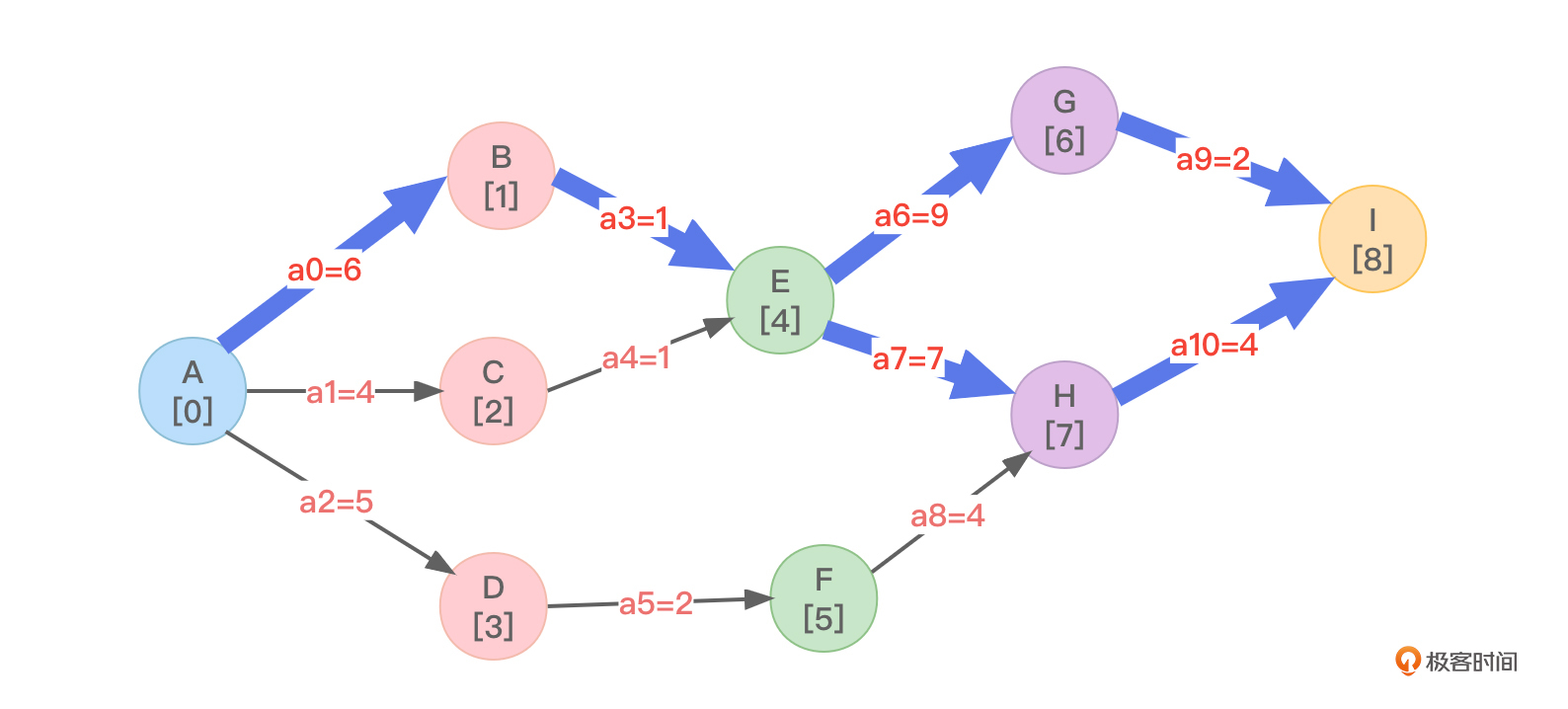

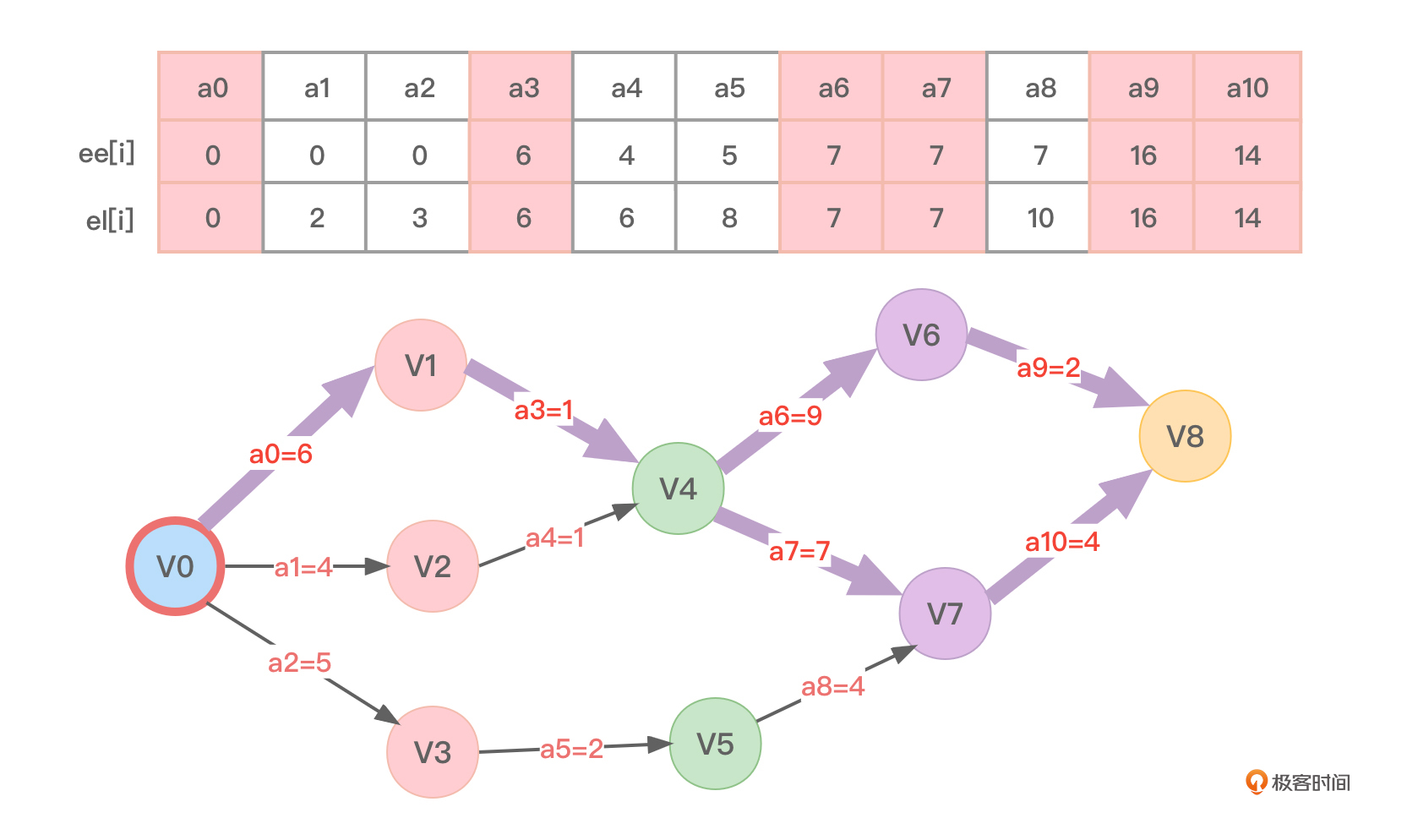

		//拓扑排序可能的结果为： A   B   C   E   G   D   F   H   I
		//pve结果应该为：0,6,4,5,7,7,16,14,18
		//pPopResult的结果应该为：0,1,2,4,6,3,5,7,8

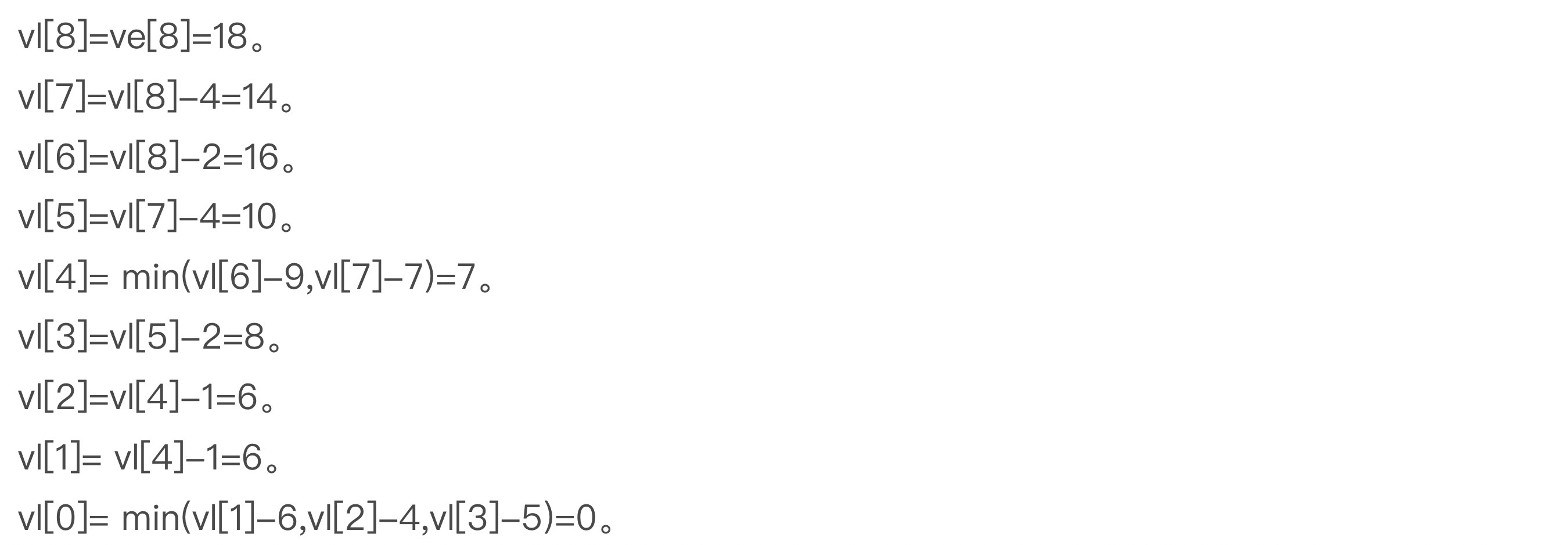

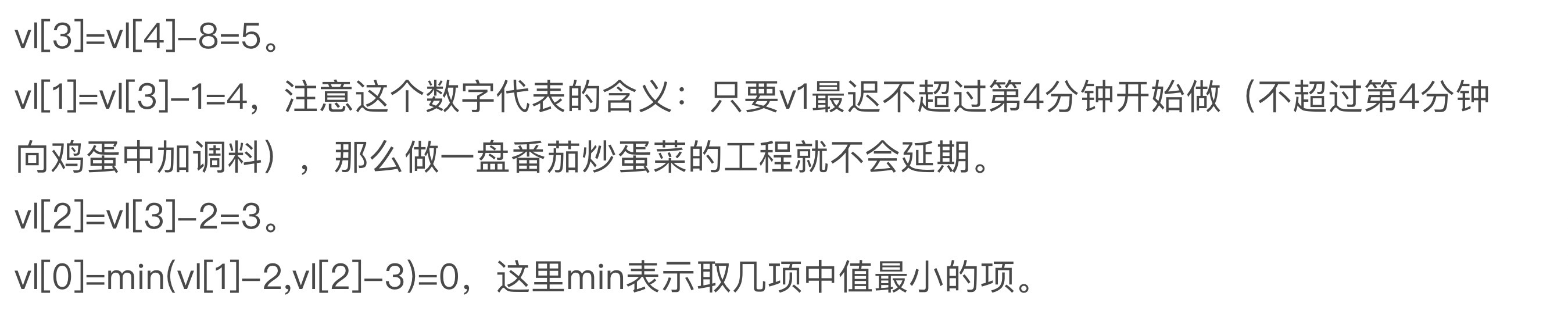

		//(2)事件的最迟发生时间vl计算，注意vl值是从后向前求的：
			int* pvl = new int[m_numVertices];
		memset(pvl, 0, sizeof(int) * m_numVertices);

		int toppos = m_numVertices - 1; //栈顶位置=9-1=8
		int vexIdx = pPopResult[toppos]; //栈顶位置所代表的顶点的下标值
		toppos--;

		for (int i = 0; i < m_numVertices; ++i)
		{
			//初始化vl值，vl值一般都比最大的ve值(pve[idxTop])小，所以把最大ve值先给vl没问题，后续要进行min判断
			pvl[i] = pve[vexIdx]; //18
		} //end for

		while (toppos >= 0) //栈里有数据
		{
			int fromVexIdx = pPopResult[toppos];  //7：出栈
			toppos--;
			EdgeNode* pTmpEdge = m_VertexArray[fromVexIdx].point; //下标7所代表的顶点为H，这里拿到H指向的第一条边
			while (pTmpEdge != nullptr) //遍历顶点H指向的其他边
			{
				int toVexIdx = pTmpEdge->curridx; //8
				if (pvl[fromVexIdx] > (pvl[toVexIdx] - pTmpEdge->weight))
					pvl[fromVexIdx] = pvl[toVexIdx] - pTmpEdge->weight;

				pTmpEdge = pTmpEdge->next;
			} //end while (pTmpEdge != nullptr)
		} //end while(toppos >= 0)

		//pvl结果应该为： 0  6  6  8  7  10  16  14  18

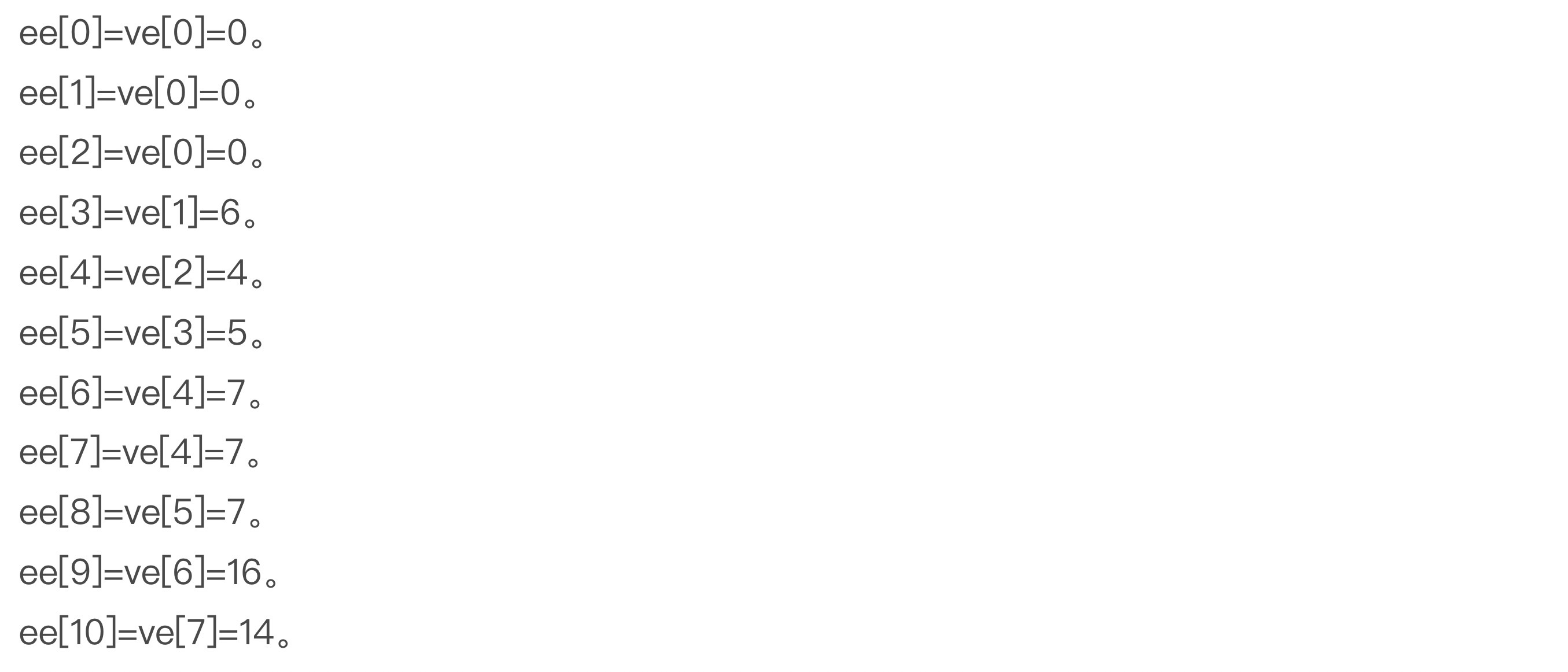

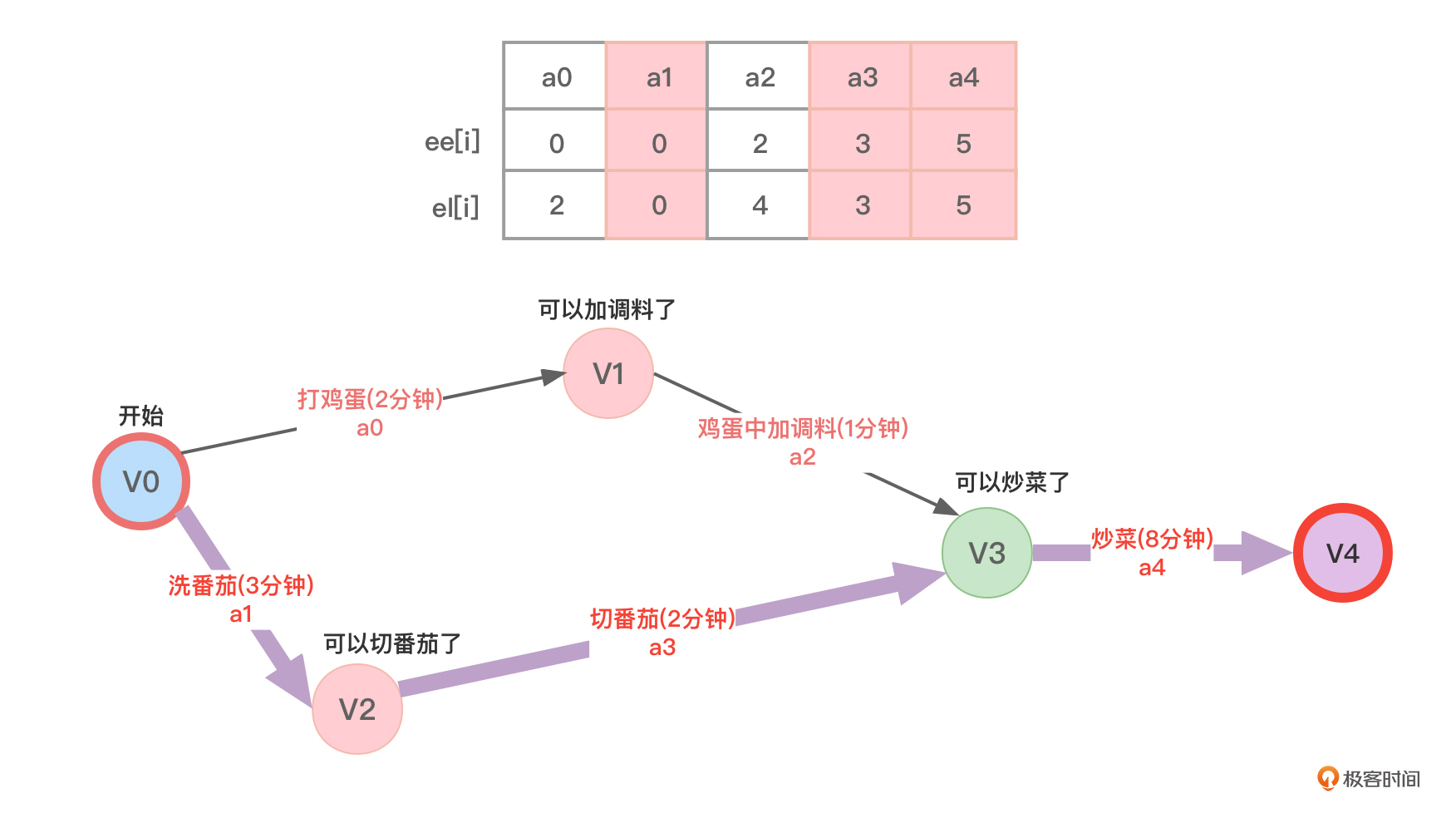

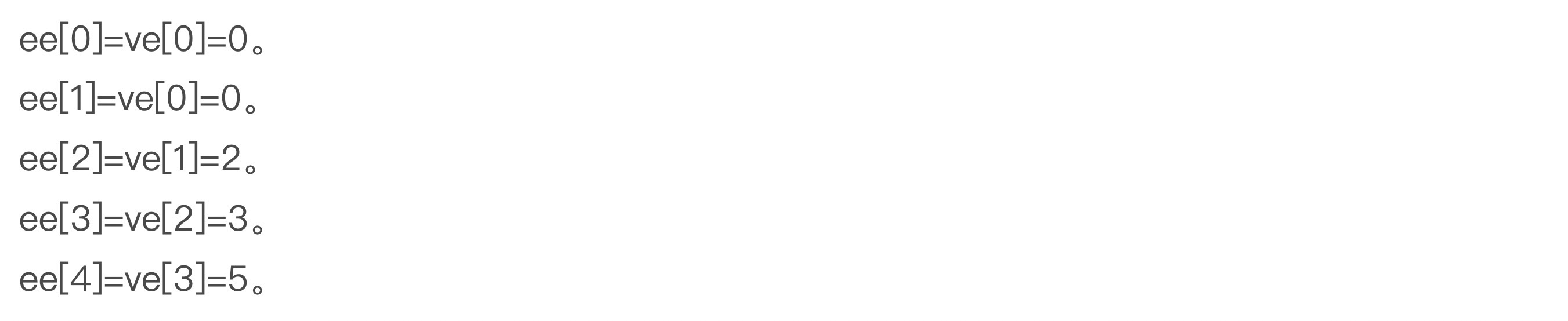

		//(3)活动的最早开始时间ee计算，该值需要通过ve求得。

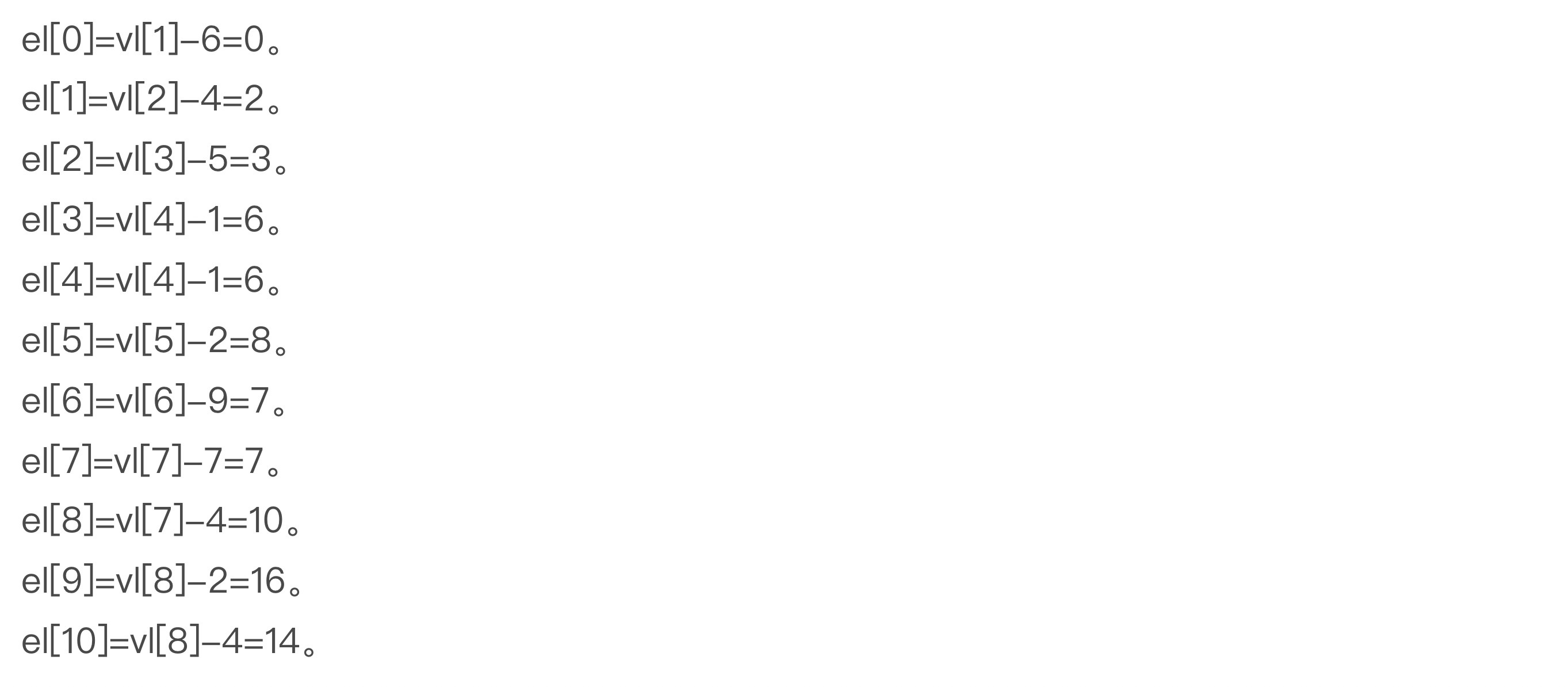

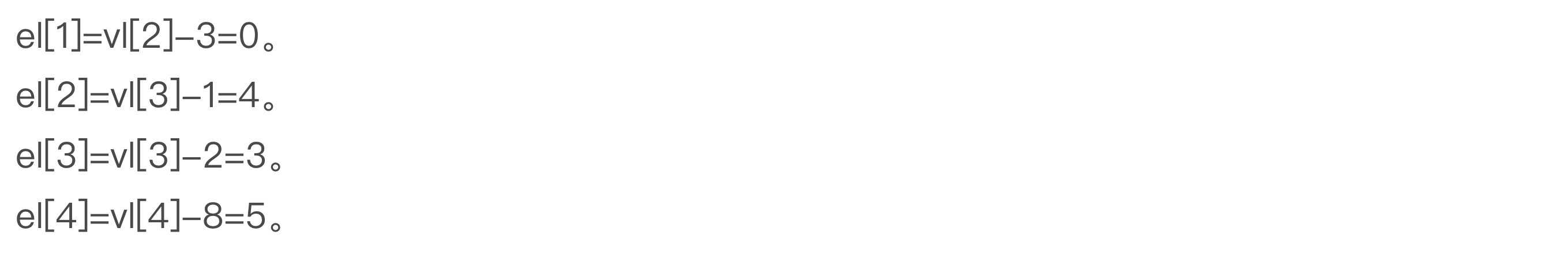

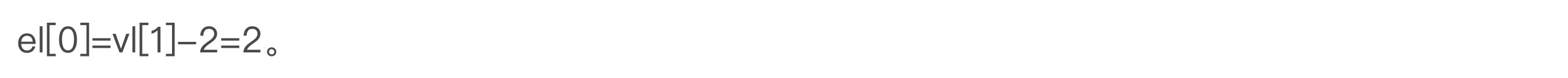

		//(4)活动的最晚开始时间el计算，该值需要通过vl求得。
		//这里不用分配内存并进行计算，只需要求得ee和el临时值，比较他们是否相等就可以得到关键路径了
		int tmpee, tmpel;
		cout <<"关键路径如下："<< endl;
		for (int fromVexIdx = 0; fromVexIdx < m_numVertices; ++fromVexIdx) //遍历所有顶点
		{
			EdgeNode* pTmpEdge = m_VertexArray[fromVexIdx].point; //该顶点指向的边信息
			while (pTmpEdge != nullptr)
			{
				int toVexIdx = pTmpEdge->curridx;
				int toWeight = pTmpEdge->weight;

				tmpee = pve[fromVexIdx];  //活动最早开始时间
				tmpel = pvl[toVexIdx] - toWeight;  //活动最晚开始时间

				//活动最早开始时间和活动最晚开始时间相等，这属于关键路径上的活动
				if (tmpee == tmpel)
				{
					//用“<顶点1,顶点2>(权值=?)”形式表示顶点之间的弧
					//结果形如：<A,B>(权值=6) <B,E>(权值=1) <E,H>(权值=7) <E,G>(权值=9) <G,I>(权值=2) <H,I>(权值=4)
					cout <<"<"<< m_VertexArray[fromVexIdx].data <<","<< m_VertexArray[toVexIdx].data <<">(权值="<< toWeight <<") ";
				}
				pTmpEdge = pTmpEdge->next;
			}//end while
		}//end for
		//释放内存
		delete[] pve;
		delete[] pvl;
		delete[] pPopResult;
		return true;
	}

private:
	//获取顶点下标
	int GetVertexIdx(const T& tmpv)
	{
		for (int i = 0; i < m_numVertices; ++i)
		{
			if (m_VertexArray[i].data == tmpv)
				return i;
		}
		return -1; //不存在的顶点
	}
private:
	int m_numVertices;    //当前顶点数量
	int m_numEdges;       //边数量
	VertexNode<T>  m_VertexArray[MaxVertices_size]; //顶点数组
};

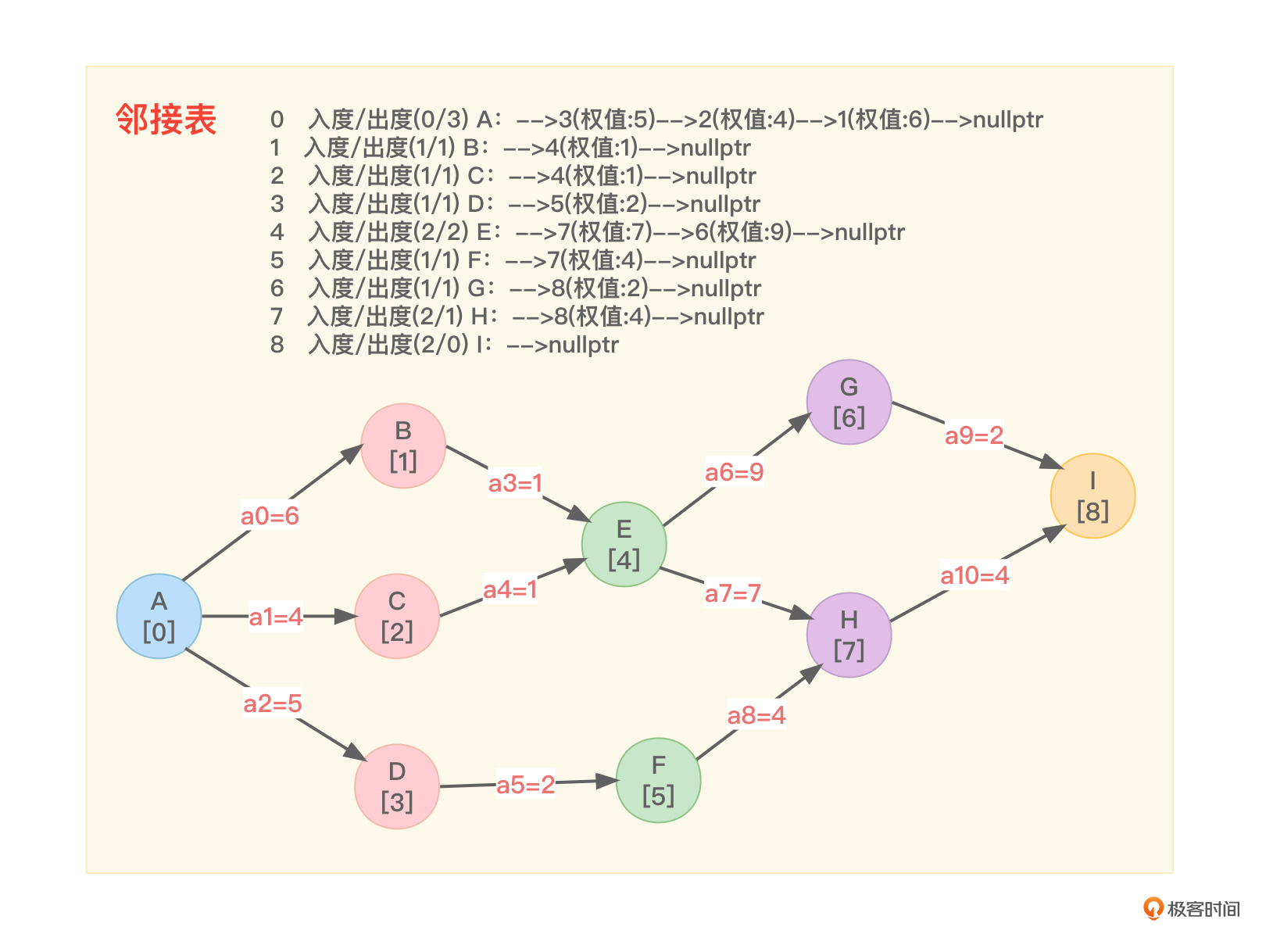

GraphLink<char> gm;
gm.InsertVertex('A');
gm.InsertVertex('B');
gm.InsertVertex('C');
gm.InsertVertex('D');
gm.InsertVertex('E');
gm.InsertVertex('F');
gm.InsertVertex('G');
gm.InsertVertex('H');
gm.InsertVertex('I');

//向图中插入边
gm.InsertEdge('A', 'B', 6);
gm.InsertEdge('A', 'C', 4);
gm.InsertEdge('A', 'D', 5);
gm.InsertEdge('B', 'E', 1);
gm.InsertEdge('C', 'E', 1);
gm.InsertEdge('D', 'F', 2);
gm.InsertEdge('E', 'G', 9);
gm.InsertEdge('E', 'H', 7);
gm.InsertEdge('F', 'H', 4);
gm.InsertEdge('G', 'I', 2);
gm.InsertEdge('H', 'I', 4);

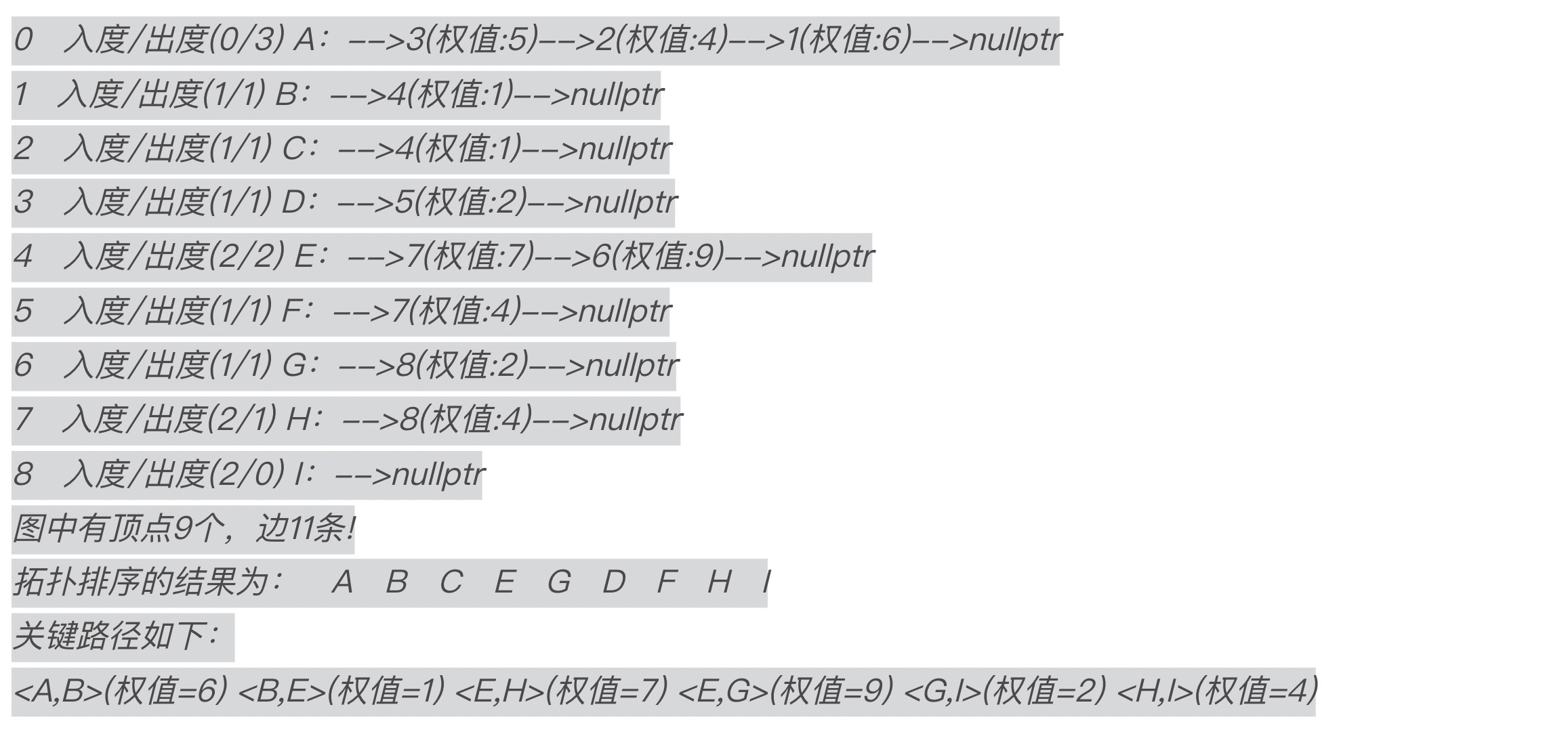

gm.DispGraph();
gm.CriticalPath();

gm.InsertVertex('B');
gm.InsertVertex('C');
gm.InsertVertex('D');
gm.InsertVertex('E');
gm.InsertVertex('F');
gm.InsertVertex('G');
gm.InsertVertex('H');
gm.InsertVertex('I');
gm.InsertVertex('A');
