你好，我是程远。

从这一讲开始，我们进入到了容器网络这个模块。容器网络最明显的一个特征就是它有自己的Network Namespace了。你还记得，在我们这个课程的[第一讲]里，我们就提到过Network Namespace负责管理网络环境的隔离。

今天呢，我们更深入地讨论一下和Network Namespace相关的一个问题——容器中的网络参数。

和之前的思路一样，我们先来看一个问题。然后在解决问题的过程中，更深入地理解容器的网络参数配置。

问题再现

在容器中运行的应用程序，如果需要用到tcp/ip协议栈的话，常常需要修改一些网络参数（内核中网络协议栈的参数）。

很大一部分网络参数都在/proc文件系统下的/proc/sys/net/目录里。

修改这些参数主要有两种方法：一种方法是直接到/proc文件系统下的”/proc/sys/net/“目录里对参数做修改；还有一种方法是使用sysctl这个工具来修改。

在启动容器之前呢，根据我们的需要我们在宿主机上已经修改过了几个参数，也就是说这些参数的值已经不是内核里原来的缺省值了.

比如我们改了下面的几个参数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# # The default value:
# cat /proc/sys/net/ipv4/tcp_congestion_control
cubic
# cat /proc/sys/net/ipv4/tcp_keepalive_time
7200
# cat /proc/sys/net/ipv4/tcp_keepalive_intvl
75
# cat /proc/sys/net/ipv4/tcp_keepalive_probes
9

# # To update the value:
# echo bbr > /proc/sys/net/ipv4/tcp_congestion_control
# echo 600 > /proc/sys/net/ipv4/tcp_keepalive_time
# echo 10 > /proc/sys/net/ipv4/tcp_keepalive_intvl
# echo 6 > /proc/sys/net/ipv4/tcp_keepalive_probes
#

# # Double check the value after update:
# cat /proc/sys/net/ipv4/tcp_congestion_control
bbr
# cat /proc/sys/net/ipv4/tcp_keepalive_time
600
# cat /proc/sys/net/ipv4/tcp_keepalive_intvl
10
# cat /proc/sys/net/ipv4/tcp_keepalive_probes
6

然后我们启动一个容器， 再来查看一下容器里这些参数的值。

你可以先想想，容器里这些参数的值会是什么？我最初觉得容器里参数值应该会继承宿主机Network Namesapce里的值，实际上是不是这样呢？

我们还是先按下面的脚本，启动容器，然后运行 docker exec 命令一起看一下：

1
2
3
4
5
6
7
8
9
10
11
12
# docker run -d --name net_para centos:8.1.1911 sleep 3600
deec6082bac7b336fa28d0f87d20e1af21a784e4ef11addfc2b9146a9fa77e95
# docker exec -it net_para bash
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_congestion_control
bbr
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_keepalive_time
7200
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_keepalive_intvl
75
[root@deec6082bac7 /]# cat /proc/sys/net/ipv4/tcp_keepalive_probes
9

从这个结果我们看到，tcp_congestion_control的值是bbr，和宿主机Network Namespace里的值是一样的，而其他三个tcp keepalive相关的值，都不是宿主机Network Namespace里设置的值，而是原来系统里的缺省值了。

那为什么会这样呢？在分析这个问题之前，我们需要先来看看Network Namespace这个概念。

知识详解

如何理解Network Namespace？

对于Network Namespace，我们从字面上去理解的话，可以知道它是在一台Linux节点上对网络的隔离，不过它具体到底隔离了哪部分的网络资源呢？

我们还是先来看看操作手册，在Linux Programmer’s Manual里对Network Namespace有一个段简短的描述，在里面就列出了最主要的几部分资源，它们都是通过Network Namespace隔离的。

我把这些资源给你做了一个梳理：

第一种，网络设备，这里指的是lo，eth0等网络设备。你可以通过 ip link命令看到它们。

第二种是IPv4和IPv6协议栈。从这里我们可以知道，IP层以及上面的TCP和UDP协议栈也是每个Namespace独立工作的。

所以IP、TCP、UDP的很多协议，它们的相关参数也是每个Namespace独立的，这些参数大多数都在 /proc/sys/net/目录下面，同时也包括了TCP和UDP的port资源。

第三种，IP路由表，这个资源也是比较好理解的，你可以在不同的Network Namespace运行 ip route 命令，就能看到不同的路由表了。

第四种是防火墙规则，其实这里说的就是iptables规则了，每个Namespace里都可以独立配置iptables规则。

最后一种是网络的状态信息，这些信息你可以从/proc/net 和/sys/class/net里得到，这里的状态基本上包括了前面4种资源的的状态信息。

Namespace的操作

那我们怎么建立一个新的Network Namespace呢？

我们可以通过系统调用clone()或者unshare()这两个函数来建立新的Network Namespace。

下面我们会讲两个例子，带你体会一下这两个方法具体怎么用。

第一种方法呢，是在新的进程创建的时候，伴随新进程建立，同时也建立出新的Network Namespace。这个方法，其实就是通过clone()系统调用带上CLONE_NEWNET flag来实现的。

Clone建立出来一个新的进程，这个新的进程所在的Network Namespace也是新的。然后我们执行 ip link 命令查看Namespace里的网络设备，就可以确认一个新的Network Namespace已经建立好了。

具体操作你可以看一下这段代码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
int new_netns(void *para)
{
            printf("New Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            sleep(100);
            return 0;
}

int main(void)
{
            pid_t pid;

            printf("Host Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            pid =
                clone(new_netns, stack + STACK_SIZE, CLONE_NEWNET | SIGCHLD, NULL);
            if (pid == -1)
                        errExit("clone");

            if (waitpid(pid, NULL, 0) == -1)
                        errExit("waitpid");

            return 0;
}

第二种方法呢，就是调用unshare()这个系统调用来直接改变当前进程的Network Namespace，你可以看一下这段代码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
int main(void)
{
            pid_t pid;

            printf("Host Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            if (unshare(CLONE_NEWNET) == -1)
                        errExit("unshare");

            printf("New Namespace Devices:\n");
            system("ip link");
            printf("\n\n");

            return 0;
}

其实呢，不仅是Network Namespace，其它的Namespace也是通过clone()或者unshare()系统调用来建立的。

而创建容器的程序，比如runC也是用unshare()给新建的容器建立Namespace的。

这里我简单地说一下runC是什么，我们用Docker或者containerd去启动容器，最后都会调用runC在Linux中把容器启动起来。

除了在代码中用系统调用来建立Network Namespace，我们也可以用命令行工具来建立Network Namespace。比如用 ip netns 命令，在下一讲学习容器网络配置的时候呢，我们会用到 ip netns，这里你先有个印象就行。

在Network Namespace 创建好了之后呢，我们可以在宿主机上运行 lsns -t net 这个命令来查看系统里已有的Network Namespace。当然，lsns也可以用来查看其它Namespace。

用 lsns 查看已有的Namespace后，我们还可以用 nsenter 这个命令进入到某个Network Namespace里，具体去查看这个Namespace里的网络配置。

比如下面的这个例子，用我们之前的clone()的例子里的代码，编译出clone-ns这个程序，运行后，再使用 lsns 查看新建的Network Namespace，并且用nsenter进入到这个Namespace，查看里面的lo device。

具体操作你可以参考下面的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# ./clone-ns &
[1] 7732
# Host Namespace Devices:
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 74:db:d1:80:54:14 brd ff:ff:ff:ff:ff:ff
3: docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN mode DEFAULT group default
    link/ether 02:42:0c:ff:2b:77 brd ff:ff:ff:ff:ff:ff


New Namespace Devices:
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN mode DEFAULT group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

# lsns -t net
        NS TYPE NPROCS   PID USER    NETNSID NSFS COMMAND
4026531992 net     283     1 root unassigned      /usr/lib/systemd/systemd --switched-root --system --deserialize 16
4026532241 net       1  7734 root unassigned      ./clone-ns
# nsenter -t 7734 -n ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop state DOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

解决问题

那理解了Network Namespace之后，我们再来看看这一讲最开始的问题，我们应该怎么来设置容器里的网络相关参数呢？

首先你要避免走入误区。从我们一开始的例子里，也可以看到，容器里Network Namespace的网络参数并不是完全从宿主机Host Namespace里继承的，也不是完全在新的Network Namespace建立的时候重新初始化的。

其实呢，这一点我们只要看一下内核代码中对协议栈的初始化函数，很快就可以知道为什么会有这样的情况。

在我们的例子里tcp_congestion_control的值是从Host Namespace里继承的，而tcp_keepalive相关的几个值会被重新初始化了。

在函数tcp_sk_init()里，tcp_keepalive的三个参数都是重新初始化的，而tcp_congestion_control 的值是从Host Namespace里复制过来的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
static int __net_init tcp_sk_init(struct net *net)
{
…
        net->ipv4.sysctl_tcp_keepalive_time = TCP_KEEPALIVE_TIME;
        net->ipv4.sysctl_tcp_keepalive_probes = TCP_KEEPALIVE_PROBES;
        net->ipv4.sysctl_tcp_keepalive_intvl = TCP_KEEPALIVE_INTVL;

…
        /* Reno is always built in */
        if (!net_eq(net, &init_net) &&
            try_module_get(init_net.ipv4.tcp_congestion_control->owner))
                net->ipv4.tcp_congestion_control = init_net.ipv4.tcp_congestion_control;
        else
                net->ipv4.tcp_congestion_control = &tcp_reno;

…

}


那么我们现在知道Network Namespace的网络参数是怎么初始化的了，你可能会问了，我在容器里也可以修改这些参数吗？

我们可以启动一个普通的容器，这里的“普通”呢，我指的不是”privileged”的那种容器，也就是在这个容器中，有很多操作都是不允许做的，比如mount一个文件系统。这个privileged容器概念，我们会在后面容器安全这一讲里详细展开，这里你有个印象。

那么在启动完一个普通容器后，我们尝试一下在容器里去修改”/proc/sys/net/“下的参数。

这时候你会看到，容器中”/proc/sys/“是只读mount的，那么在容器里是不能修改”/proc/sys/net/“下面的任何参数了。

1
2
3
4
5
6
7
8
# docker run -d --name net_para centos:8.1.1911 sleep 3600
977bf3f07da90422e9c1e89e56edf7a59fab5edff26317eeb253700c2fa657f7
# docker exec -it net_para bash
[root@977bf3f07da9 /]# echo 600 > /proc/sys/net/ipv4/tcp_keepalive_time
bash: /proc/sys/net/ipv4/tcp_keepalive_time: Read-only file system
[root@977bf3f07da9 /]# cat /proc/mounts | grep "proc/sys"
proc /proc/sys proc ro,relatime 0 0

为什么“/proc/sys/” 在容器里是只读mount呢？ 这是因为runC当初出于安全的考虑，把容器中所有/proc和/sys相关的目录缺省都做了read-only mount的处理。详细的说明你可以去看看这两个commits:

  • [Mount /proc and /sys read-only, except in privileged containers](https://github.com/opencontainers/runc/commit/5a6b042e5395660ac8a6e3cc33227ca66df7c835)
  • [Make /proc writable, but not /proc/sys and /proc/sysrq-trigger](https://github.com/opencontainers/runc/commit/73c607b7ad5cea5c913f96dff17bca668534ad18)

    • 那我们应该怎么来修改容器中Network Namespace的网络参数呢？

    当然，如果你有宿主机上的root权限，最简单粗暴的方法就是用我们之前说的”nsenter”工具，用它修改容器里的网络参数的。不过这个方法在生产环境里显然是不会被允许的，因为我们不会允许用户拥有宿主机的登陆权限。

    其次呢，一般来说在容器中的应用已经启动了之后，才会做这样的修改。也就是说，很多tcp链接已经建立好了，那么即使新改了参数，对已经建立好的链接也不会生效了。这就需要重启应用，我们都知道生产环境里通常要避免应用重启，那这样做显然也不合适。

    通过刚刚的排除法，我们推理出了网络参数修改的“正确时机”：想修改Network Namespace里的网络参数，要选择容器刚刚启动，而容器中的应用程序还没启动之前进行。

    其实，runC也在对/proc/sys目录做read-only mount之前，预留出了修改接口，就是用来修改容器里 “/proc/sys”下参数的，同样也是sysctl的参数。

    而Docker的–sysctl或者Kubernetes里的allowed-unsafe-sysctls特性也都利用了runC的sysctl参数修改接口，允许容器在启动时修改容器Namespace里的参数。

    比如，我们可以试一下docker –sysctl，这时候我们会发现，在容器的Network Namespace里，/proc/sys/net/ipv4/tcp_keepalive_time这个网络参数终于被修改了！

    1
    2
    3
    4
    5
    # docker run -d --name net_para --sysctl net.ipv4.tcp_keepalive_time=600 centos:8.1.1911 sleep 3600
    7efed88a44d64400ff5a6d38fdcc73f2a74a7bdc3dbc7161060f2f7d0be170d1
    # docker exec net_para cat /proc/sys/net/ipv4/tcp_keepalive_time
    600

    重点总结

    好了，今天的课我们讲完了，那么下面我来给你做个总结。

    今天我们讨论问题是容器中网络参数的问题，因为是问题发生在容器里，又是网络的参数，那么自然就和Network Namespace有关，所以我们首先要理解Network Namespace。

    Network Namespace可以隔离网络设备，ip协议栈，ip路由表，防火墙规则，以及可以显示独立的网络状态信息。

    我们可以通过clone()或者unshare()系统调用来建立新的Network Namespace。

    此外，还有一些工具”ip””netns””unshare””lsns”和”nsenter”，也可以用来操作Network Namespace。

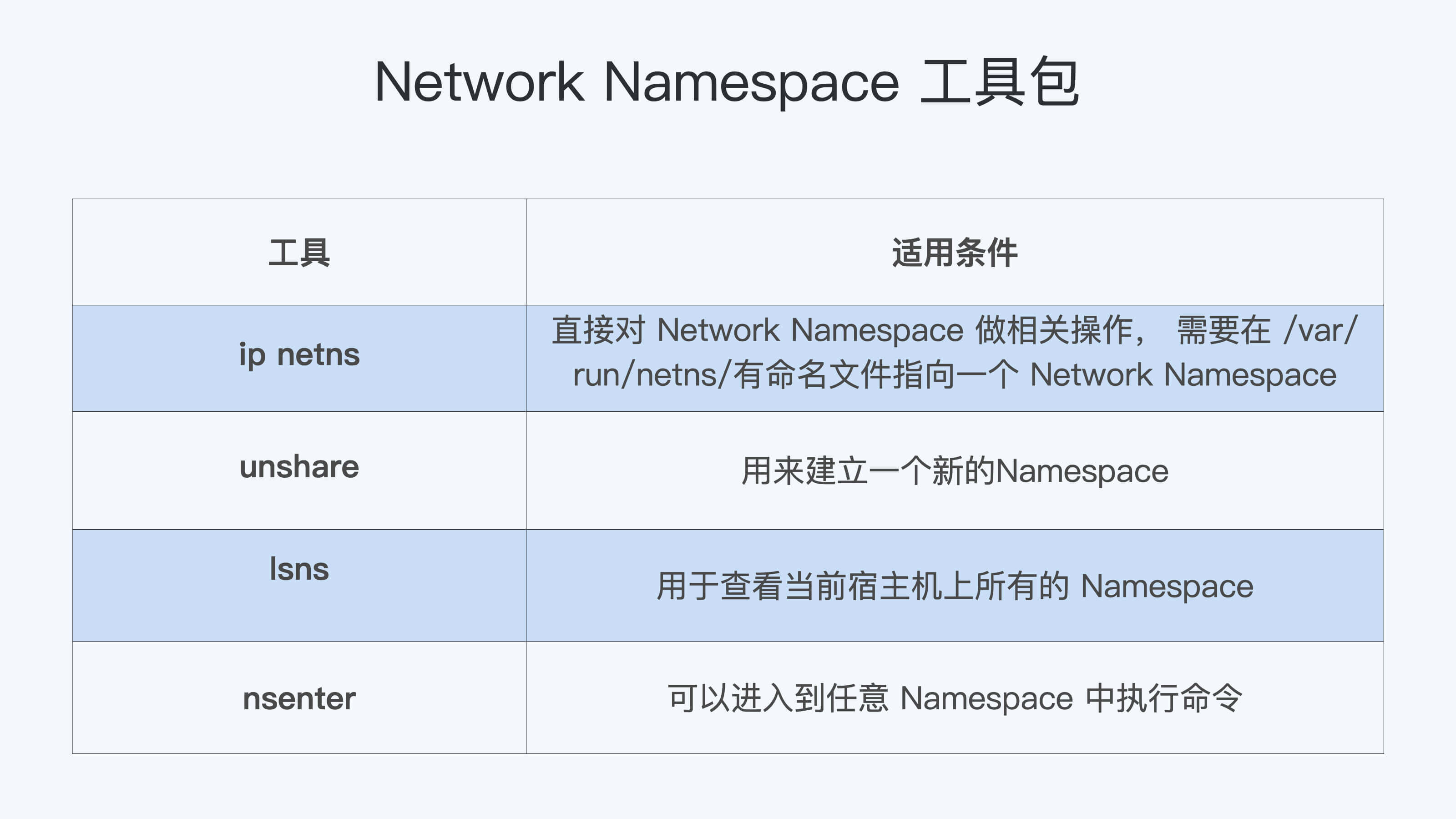

    这些工具的适用条件，我用表格的形式整理如下，你可以做个参考。



    接着我们分析了如何修改普通容器（非privileged）的网络参数。

    由于安全的原因，普通容器的/proc/sys是read-only mount的，所以在容器启动以后，我们无法在容器内部修改/proc/sys/net下网络相关的参数。

    这时可行的方法是通过runC sysctl相关的接口，在容器启动的时候对容器内的网络参数做配置。

    这样一来，想要修改网络参数就可以这么做：如果是使用Docker，我们可以加上”—sysctl”这个参数；而如果使用Kubernetes的话，就需要用到”allowed unsaft sysctl”这个特性了。

    思考题

    这一讲中，我们提到了可以使用”nsenter”这个工具，从宿主机上修改容器里的/proc/sys/net/下的网络参数，你可以试试看具体怎么修改。

    欢迎你在留言区分享你的收获和疑问。如果这篇文章对你有帮助，也欢迎转发给你的同事和朋友，一起交流探讨。
