18、读懂MySQL中的执行计划（上）

你好，我是俊达。

上一讲我介绍了数据库中最主要的几种访问路径，不同的访问路径，在执行性能上可能会存在巨大的差别。但是我们怎么知道某一个具体的SQL语句在执行时，采用了什么样的访问路径呢？这就涉及到SQL的执行计划了。执行计划描述了SQL语句的访问路径，通过执行计划，我们可以知道：

表上是否有可用的索引，SQL执行时是否使用了索引，使用了哪些索引？
表连接的顺序是怎样的？
使用了哪种表连接算法，是用了Nest Loop还是Hash Join？
查询是否用到了临时表，是否进行了文件排序？

在MySQL中，我们使用Explain命令查看语句的执行计划。这一讲中我会使用四十多个演示SQL，来解释EXPLAIN输出信息的具体含义。至于为什么一个SQL使用了这个执行计划，而不是别的执行计划，我会在接下来的几讲中慢慢展开。

为了便于演示各种不同的执行计划，我使用了下面这些测试表和测试数据，你也可以在自己的环境中进行测试。

CREATE TABLE `digit` (
  `a` tinyint NOT NULL,
  PRIMARY KEY (`a`)
) ENGINE=InnoDB;

insert into digit values (0),(1),(2),(3),(4),(5),(6),(7),(8),(9);

CREATE VIEW numbers AS
select a.a*1000 + b.a*100 + c.a*10 + d.a as n
from digit a, digit b, digit c, digit d;

-- 本章中大部分案例都使用tab表
CREATE TABLE `tab` (
  `id` int NOT NULL AUTO_INCREMENT,
  `a` int NOT NULL,
  `b` int NOT NULL,
  `c` int NOT NULL,
  `padding` varchar(7000) DEFAULT NULL,
  PRIMARY KEY (`id`),
  KEY `idx_abc` (`a`,`b`,`c`)
) ENGINE=InnoDB;

insert into tab (a,b,c,padding)
select n%3, n, n%100, rpad('x', 100, 'x')
from numbers where n < 10000;

-- t_merge主要用于演示index_merge的几种情况
create table t_merge(
    id int not null auto_increment,
    a int not null,
    b int not null,
    c int not null,
    d int not null,
    padding varchar(4000),
    primary key(id),
    key idx_ad(a,d),
    key idx_bd(b,d),
    key idx_cd(c,d)
) ENGINE=InnoDB;

insert into t_merge(a,b,c,d,padding)
select n % 3 + 1, n % 17 + 1, n % 19 + 1, n % 10 + 1, rpad('y', 100, 'y')
from numbers
where n between 1 and 3*17*19*10;

使用EXPLAIN命令

使用EXPLAIN命令可以查看SELECT、INSERT、UPDATE、DELETE、REPLACE等语句的执行计划。EXPLAIN命令的基本语法如下：

1	explain [format=traditional\|json\|tree] SQL Statement

FORMAT指定了执行计划的输出格式，不指定时，默认以表格形式输出执行计划。

mysql> explain select * from tab;
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+
| id | select_type | table | partitions | type | possible_keys | key  | key_len | ref  | rows | filtered | Extra |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+
|  1 | SIMPLE      | tab   | NULL       | ALL  | NULL          | NULL | NULL    | NULL | 9755 |   100.00 | NULL  |
+----+-------------+-------+------------+------+---------------+------+---------+------+------+----------+-------+

FORMAT指定为TREE时，以树的形式显示执行计划，这种显示格式和Oracle执行计划的显示方式比较像。

下面这个测试SQL中，使用了NO_SEMIJOIN提示，阻止优化器将子查询改写成表连接。你可以试一下，将提示去掉后，会使用怎样的执行计划。

explain format=tree
select  /*+ NO_SEMIJOIN(@subq1)  */ *
from tab a
where id in (
    select /*+ QB_NAME(subq1) */ id from tab b
)

EXPLAIN: -> Filter: <in_optimizer>(a.id,<exists>(select #2))  (cost=1031.55 rows=9913)
    -> Table scan on a  (cost=1031.55 rows=9913)
    -> Select #2 (subquery in condition; dependent)
        -> Limit: 1 row(s)  (cost=0.35 rows=1)
            -> Single-row covering index lookup on b using PRIMARY (id=<cache>(a.id))  (cost=0.35 rows=1)

FORMAT指定为JSON时，以JSON格式显示执行计划。JSON格式的执行计划中，可以看到一些成本的信息。

explain format=json
select  /*+ NO_SEMIJOIN(@subq1)  */ *
from tab a
where id in (
    select /*+ QB_NAME(subq1) */ id from tab b
)

{
  "query_block": {
    "select_id": 1,
    "cost_info": {
      "query_cost": "1031.55"
    },
    "table": {
      "table_name": "a",
      "access_type": "ALL",
      "rows_examined_per_scan": 9913,
      "rows_produced_per_join": 9913,
      "filtered": "100.00",
      "cost_info": {
        "read_cost": "40.25",
        "eval_cost": "991.30",
        "prefix_cost": "1031.55",
        "data_read_per_join": "264M"
      },
      "used_columns": [
        "id",
        "a",
        "b",
        "c",
        "padding"
      ],
      "attached_condition": "<in_optimizer>(`rep`.`a`.`id`,<exists>(<primary_index_lookup>(<cache>(`rep`.`a`.`id`) in tab on PRIMARY)))",
      "attached_subqueries": [
        {
          "dependent": true,
          "cacheable": false,
          "query_block": {
            "select_id": 2,
            "cost_info": {
              "query_cost": "0.35"
            },
            "table": {
              "table_name": "b",
              "access_type": "unique_subquery",
              "possible_keys": [
                "PRIMARY"
              ],
              "key": "PRIMARY",
              "used_key_parts": [
                "id"
              ],
              "key_length": "4",
              "ref": [
                "func"
              ],
              "rows_examined_per_scan": 1,
              "rows_produced_per_join": 1,
              "filtered": "100.00",
              "using_index": true,
              "cost_info": {
                "read_cost": "0.25",
                "eval_cost": "0.10",
                "prefix_cost": "0.35",
                "data_read_per_join": "27K"
              },
              "used_columns": [
                "id"
              ]
            }
          }
        }
      ]
    }
  }
}

EXPLAIN输出详解

接下来，我将以默认的表格输出形式为准，来进行介绍。在EXPLAIN的输出中，每一行表示一个查询单元。查询单元有几种情况：

关联查询中，每一个关联的表是一个查询单元；
每个子查询都会对应一个查询单元；
组成UNION语句的每个子句都会对应一个查询单元；
每个派生表对应一个查询单元。

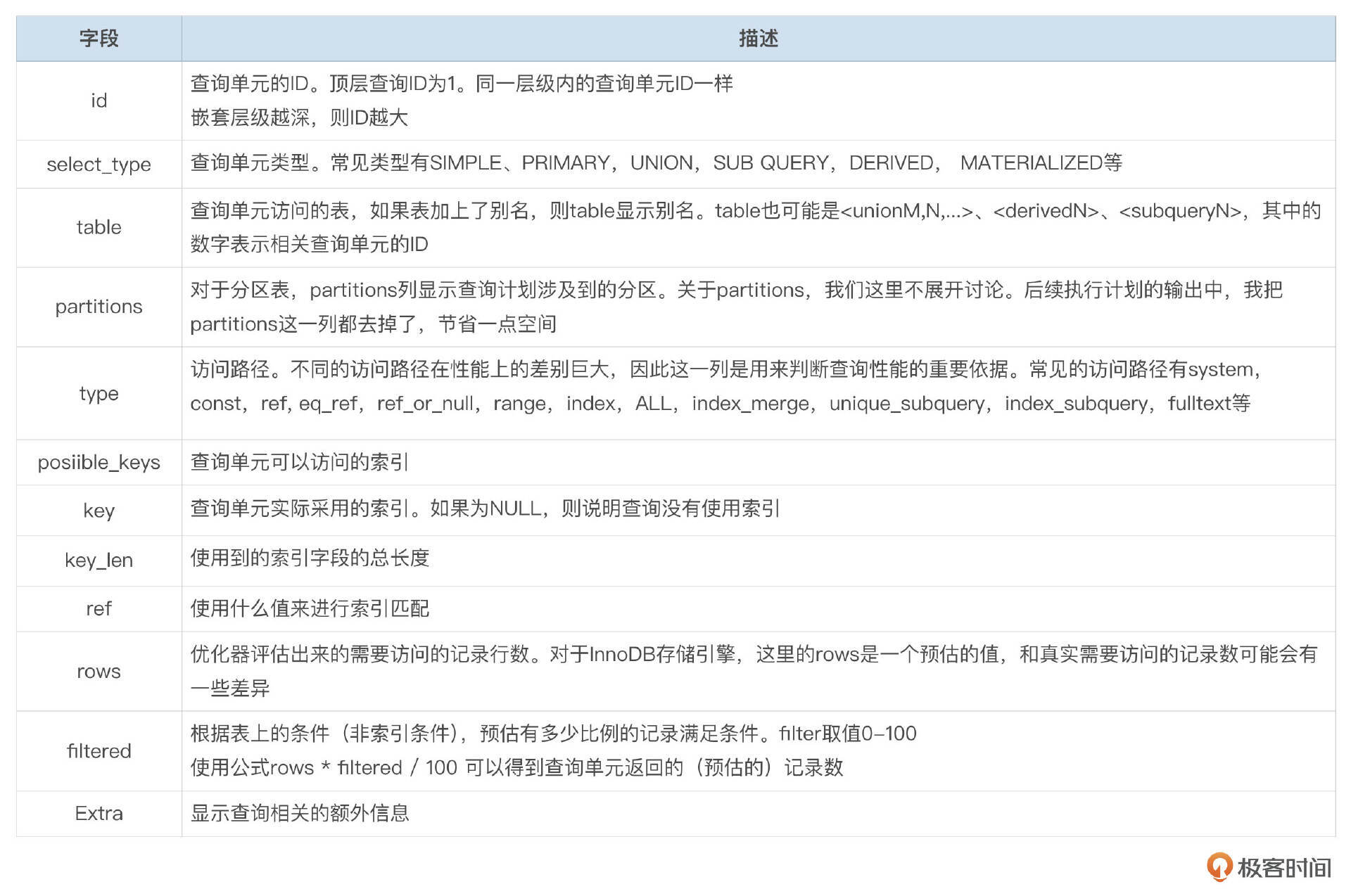

EXPLAIN的输出中包含以下字段：

ID

ID为查询单元的编号。主查询（顶层查询）的ID为1。同一层级内，如果有表连接，则它们的查询单元ID一样。子查询的嵌套层级越深，ID越大。下面的例子中，有2个子查询，子查询2嵌套在子查询1中。

mysql> explain
select  /*+ NO_SEMIJOIN(@subq1 )  */ *
from tab ta, tab tx
where ta.id in (
    select /*+ QB_NAME(subq1) NO_SEMIJOIN(@subq2) */ id from tab tb
	    where c in (select /*+ QB_NAME(subq2) */ c from tab tc)
)
and ta.id = tx.id

+----+-------------+-------+--------+---------------+---------+---------+-----------+------+----------+--------------------------+
| id | select_type | table | type   | possible_keys | key     | key_len | ref       | rows | filtered | Extra                    |
+----+-------------+-------+--------+---------------+---------+---------+-----------+------+----------+--------------------------+
|  1 | PRIMARY     | ta    | ALL    | PRIMARY       | NULL    | NULL    | NULL      | 9913 |   100.00 | Using where              |
|  1 | PRIMARY     | tx    | eq_ref | PRIMARY       | PRIMARY | 4       | rep.ta.id |    1 |   100.00 | NULL                     |
|  2 | SUBQUERY    | tb    | index  | PRIMARY       | idx_abc | 12      | NULL      | 9913 |   100.00 | Using where; Using index |
|  3 | SUBQUERY    | tc    | index  | NULL          | idx_abc | 12      | NULL      | 9913 |   100.00 | Using index              |
+----+-------------+-------+--------+---------------+---------+---------+-----------+------+----------+--------------------------+

查询中使用提示QB_NAME、NO_SEMIJOIN，是为了避免优化器使用半连接查询优化，因为使用半连接优化后，这个示例中的子查询就被优化掉了。ID为1的2个查询单元，按从上到下的顺序关联，驱动表为ta。这里Extra中没有额外的信息，说明使用了嵌套循环连接。

SELECT_TYPE

SELECT_TYPE为查询单元的类型，有以下几种可能的类型。

SIMPLE

如果语句没有使用UNION或子查询，那么SELECT_TYPE为SIMPLE。

PRIMARY

如果语句用到了子查询，那么最外层查询的select_type为PRIMARY，表示这是主语句。如果语句使用了UNION，则第一个查询单元的select_type为PRIMARY。

UNION

使用UNION或UNION ALL的查询中，第二个和后续查询的select_type为UNION

UNION RESULT

UNION RESULT表示UNION去重后的结果。下面这个例子中，ID为3的这一行就是ID为1和2这两个查询单元结果集Union之后得到的。

mysql> explain select a from tab ta union select c from tab tb;
+----+--------------+------------+-------+---------------+---------+---------+------+------+----------+-----------------+
| id | select_type  | table      | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra           |
+----+--------------+------------+-------+---------------+---------+---------+------+------+----------+-----------------+
|  1 | PRIMARY      | ta         | index | NULL          | idx_abc | 12      | NULL | 9913 |   100.00 | Using index     |
|  2 | UNION        | tb         | index | NULL          | idx_abc | 12      | NULL | 9913 |   100.00 | Using index     |
|  3 | UNION RESULT | <union1,2> | ALL   | NULL          | NULL    | NULL    | NULL | NULL |     NULL | Using temporary |
+----+--------------+------------+-------+---------------+---------+---------+------+------+----------+-----------------+

DEPENDENT UNION

如果UNION子句位于子查询中，并且子查询依赖了外部查询中字段，则select_type为DEPENDENT UNION。

mysql> explain select * from tab ta where id in (
    select a from tab tb union select c from tab tc);


+----+--------------------+------------+-------+---------------+---------+---------+------+------+----------+--------------------------+
| id | select_type        | table      | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra                    |
+----+--------------------+------------+-------+---------------+---------+---------+------+------+----------+--------------------------+
|  1 | PRIMARY            | ta         | ALL   | NULL          | NULL    | NULL    | NULL | 9913 |   100.00 | Using where              |
|  2 | DEPENDENT SUBQUERY | tb         | ref   | idx_abc       | idx_abc | 4       | func | 3304 |   100.00 | Using index              |
|  3 | DEPENDENT UNION    | tc         | index | NULL          | idx_abc | 12      | NULL | 9913 |    10.00 | Using where; Using index |
|  4 | UNION RESULT       | <union2,3> | ALL   | NULL          | NULL    | NULL    | NULL | NULL |     NULL | Using temporary          |
+----+--------------------+------------+-------+---------------+---------+---------+------+------+----------+--------------------------+

UNCACHEABLE UNION

union查询出现在子查询中，并且union语句使用了非确定性函数（如rand）或使用了变量，那么union查询单元的select_type为UNCACHEABLE UNION。

mysql> explain select distinct a from  (
    select a from tab tb
    union all
    select c from tab tc where c > rand()
) tx;


+----+-------------------+------------+-------+---------------+---------+---------+------+-------+----------+--------------------------+
| id | select_type       | table      | type  | possible_keys | key     | key_len | ref  | rows  | filtered | Extra                    |
+----+-------------------+------------+-------+---------------+---------+---------+------+-------+----------+--------------------------+
|  1 | PRIMARY           | <derived2> | ALL   | NULL          | NULL    | NULL    | NULL | 13217 |   100.00 | Using temporary          |
|  2 | DERIVED           | tb         | index | NULL          | idx_abc | 12      | NULL |  9913 |   100.00 | Using index              |
|  3 | UNCACHEABLE UNION | tc         | index | NULL          | idx_abc | 12      | NULL |  9913 |    33.33 | Using where; Using index |
+----+-------------------+------------+-------+---------------+---------+---------+------+-------+----------+--------------------------+

mysql> explain select * from tab where exists (
    select avg(b) from tab
    union all
    select b from tab where b > rand()
);


+----+-------------------+-------+-------+---------------+---------+---------+------+------+----------+--------------------------+
| id | select_type       | table | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra                    |
+----+-------------------+-------+-------+---------------+---------+---------+------+------+----------+--------------------------+
|  1 | PRIMARY           | tab   | ALL   | NULL          | NULL    | NULL    | NULL | 9913 |   100.00 | Using where              |
|  2 | SUBQUERY          | tab   | index | NULL          | idx_abc | 12      | NULL | 9913 |   100.00 | Using index              |
|  3 | UNCACHEABLE UNION | tab   | index | NULL          | idx_abc | 12      | NULL | 9913 |    33.33 | Using where; Using index |
+----+-------------------+-------+-------+---------------+---------+---------+------+------+----------+--------------------------+

SUBQUERY

子查询可以出现在select列表中、where条件中，也可以出现在from列表中。出现在from列表中的子查询为派生表（DERIVED）。如果子查询不依赖主查询中的字段，则称为不相关子查询，select_type为SUBQUERY。SQL执行时，会缓存子查询的查询结果。下面的例子中，子查询中的SQL只需要执行1次，不需要每访问1行数据就重复执行1次子查询。

mysql> explain select a, (select avg(b) from tab )  from tab t1;

+----+-------------+-------+-------+---------------+---------+---------+------+-------+----------+-------------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref  | rows  | filtered | Extra       |
+----+-------------+-------+-------+---------------+---------+---------+------+-------+----------+-------------+
|  1 | PRIMARY     | t1    | index | NULL          | idx_abc | 12      | NULL | 10010 |   100.00 | Using index |
|  2 | SUBQUERY    | tab   | index | NULL          | idx_abc | 12      | NULL | 10010 |   100.00 | Using index |
+----+-------------+-------+-------+---------------+---------+---------+------+-------+----------+-------------+

使用EXPLAN ANALYZE命令，可以看到子查询只执行了1次（run only once）。

mysql> explain analyze select a, (select avg(b) from tab )  from tab t1\G
*************************** 1. row ***************************
EXPLAIN:
-> Covering index scan on t1 using idx_abc  (cost=1025 rows=10010) (actual time=0.108..2.54 rows=10000 loops=1)
-> Select #2 (subquery in projection; run only once)
    -> Aggregate: avg(tab.b)  (cost=2026 rows=1) (actual time=3.79..3.79 rows=1 loops=1)
        -> Covering index scan on tab using idx_abc  (cost=1025 rows=10010) (actual time=0.0235..2.61 rows=10000 loops=1)

DEPENDENT SUBQUERY

子查询引用了主查询中的字段，则子查询称为相关子查询。MySQL中，相关子查询无法被缓存。对主查询中的每1行数据，都需要执行1次子查询。

mysql> explain select a, (select avg(b) from tab where a=t1.a) from tab t1;

+----+--------------------+-------+-------+---------------+---------+---------+----------+------+----------+-------------+
| id | select_type        | table | type  | possible_keys | key     | key_len | ref      | rows | filtered | Extra       |
+----+--------------------+-------+-------+---------------+---------+---------+----------+------+----------+-------------+
|  1 | PRIMARY            | t1    | index | NULL          | idx_abc | 12      | NULL     | 9913 |   100.00 | Using index |
|  2 | DEPENDENT SUBQUERY | tab   | ref   | idx_abc       | idx_abc | 4       | rep.t1.a | 3304 |   100.00 | Using index |
+----+--------------------+-------+-------+---------------+---------+---------+----------+------+----------+-------------+

使用EXPLAN ANLYZE命令，可以看到子查询执行了10000次（loops=10000）。

mysql> explain  analyze select a, (select avg(b) from tab where a=t1.a) from tab t1\G
*************************** 1. row ***************************
EXPLAIN:
-> Covering index scan on t1 using idx_abc  (cost=1025 rows=10010) (actual time=0.0478..3.09 rows=10000 loops=1)
-> Select #2 (subquery in projection; dependent)
    -> Aggregate: avg(tab.b)  (cost=669 rows=1) (actual time=1.39..1.39 rows=1 loops=10000)
        -> Covering index lookup on tab using idx_abc (a=t1.a)  (cost=336 rows=3337) (actual time=0.023..1.03 rows=3333 loops=10000)

1 row in set, 1 warning (13.94 sec)

MariaDB中，相关子查询也可以cache，对于本例中的SQL，子查询依赖主查询中t1表的字段a，每次t1.a出现新值时，执行1次子查询，并缓存t1.a的值和查询结果。子查询执行的次数取决于关联的外部查询中字段的唯一值数量。

下面这个例子是在MariaDB 10.0的环境中执行得到的。explain extended的warning信息中，<expr_cache> 表示使用了子查询cache。

--这个例子在mariadb 10.0 中执行
mysql> explain extended select a, (select avg(b) from tab where a=t1.a) from tab t1;
+------+--------------------+-------+-------+---------------+---------+---------+------------+------+----------+-------------+
| id   | select_type        | table | type  | possible_keys | key     | key_len | ref        | rows | filtered | Extra       |
+------+--------------------+-------+-------+---------------+---------+---------+------------+------+----------+-------------+
|    1 | PRIMARY            | t1    | index | NULL          | idx_abc | 12      | NULL       | 9919 |   100.00 | Using index |
|    2 | DEPENDENT SUBQUERY | tab   | ref   | idx_abc       | idx_abc | 4       | mysql.t1.a | 1668 |   100.00 | Using index |
+------+--------------------+-------+-------+---------------+---------+---------+------------+------+----------+-------------+
2 rows in set, 2 warnings (0.00 sec)

mysql> show warnings;
+-------+------+---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| Level | Code | Message                                                                                                                                                                                                                                                       |
+-------+------+---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| Note  | 1276 | Field or reference 'mysql.t1.a' of SELECT #2 was resolved in SELECT #1                                                                                                                                                                                        |
| Note  | 1003 | /* select#1 */ select `mysql`.`t1`.`a` AS `a`,<expr_cache><`mysql`.`t1`.`a`>((/* select#2 */ select avg(`mysql`.`tab`.`b`) from `mysql`.`tab` where `mysql`.`tab`.`a` = `mysql`.`t1`.`a`)) AS `(select avg(b) from tab where a=t1.a)` from `mysql`.`tab` `t1` |
+-------+------+---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+

DERIVED

子查询出现在主查询的FROM子句的位置时，select_type为DERIVED。

mysql> explain select t1.*
    from tab t1, (select a, avg(b) as avgb from tab group by a) t2
    where t1.a = t2.a;

+----+-------------+------------+-------+---------------+-------------+---------+----------+------+----------+-------------+
| id | select_type | table      | type  | possible_keys | key         | key_len | ref      | rows | filtered | Extra       |
+----+-------------+------------+-------+---------------+-------------+---------+----------+------+----------+-------------+
|  1 | PRIMARY     | t1         | ALL   | idx_abc       | NULL        | NULL    | NULL     | 9913 |   100.00 | NULL        |
|  1 | PRIMARY     | <derived2> | ref   | <auto_key0>   | <auto_key0> | 4       | rep.t1.a |   10 |   100.00 | NULL        |
|  2 | DERIVED     | tab        | index | idx_abc       | idx_abc     | 12      | NULL     | 9913 |   100.00 | Using index |
+----+-------------+------------+-------+---------------+-------------+---------+----------+------+----------+-------------+

DEPENDENT DERIVED

如果派生查询引用了主查询中的字段，则select_type为DEPENDENT DERIVED。

mysql> explain select a, (select * from (select avg(b) as avgb from tab where a=t0.a) td) from tab t0;

+----+--------------------+------------+-------+---------------+---------+---------+----------+------+----------+-------------+
| id | select_type        | table      | type  | possible_keys | key     | key_len | ref      | rows | filtered | Extra       |
+----+--------------------+------------+-------+---------------+---------+---------+----------+------+----------+-------------+
|  1 | PRIMARY            | t0         | index | NULL          | idx_abc | 12      | NULL     | 9913 |   100.00 | Using index |
|  2 | DEPENDENT SUBQUERY | <derived3> | ALL   | NULL          | NULL    | NULL    | NULL     |    2 |   100.00 | NULL        |
|  3 | DEPENDENT DERIVED  | tab        | ref   | idx_abc       | idx_abc | 4       | rep.t0.a | 3304 |   100.00 | Using index |
+----+--------------------+------------+-------+---------------+---------+---------+----------+------+----------+-------------+

MATERIALIZED

子查询的结果先存储到临时表，查询的其他部分和生成的临时表再关联。

mysql> explain select * from tab where a in( select b from tab);

+----+--------------+-------------+--------+---------------------+---------------------+---------+-----------+------+----------+-------------+
| id | select_type  | table       | type   | possible_keys       | key                 | key_len | ref       | rows | filtered | Extra       |
+----+--------------+-------------+--------+---------------------+---------------------+---------+-----------+------+----------+-------------+
|  1 | SIMPLE       | tab         | ALL    | idx_abc             | NULL                | NULL    | NULL      | 9913 |   100.00 | NULL        |
|  1 | SIMPLE       | <subquery2> | eq_ref | <auto_distinct_key> | <auto_distinct_key> | 4       | rep.tab.a |    1 |   100.00 | NULL        |
|  2 | MATERIALIZED | tab         | index  | NULL                | idx_abc             | 12      | NULL      | 9913 |   100.00 | Using index |
+----+--------------+-------------+--------+---------------------+---------------------+---------+-----------+------+----------+-------------+

UNCACHEABLE SUBQUERY

如果（不相关）子查询结果无法被缓存，则select_type为UNCACHEABLE SUBQUERY。

mysql> explain select * from tab where b > (select avg(b) from tab where b > rand());

+----+----------------------+-------+-------+---------------+---------+---------+------+------+----------+--------------------------+
| id | select_type          | table | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra                    |
+----+----------------------+-------+-------+---------------+---------+---------+------+------+----------+--------------------------+
|  1 | PRIMARY              | tab   | ALL   | NULL          | NULL    | NULL    | NULL | 9913 |   100.00 | Using where              |
|  2 | UNCACHEABLE SUBQUERY | tab   | index | NULL          | idx_abc | 12      | NULL | 9913 |    33.33 | Using where; Using index |
+----+----------------------+-------+-------+---------------+---------+---------+------+------+----------+--------------------------+

导致子查询无法Cache的一些情况：子查询使用了结果不确定的函数（如rand），子查询使用了变量。

UNCACHEABLE UNION

mysql> explain select distinct a from  (select a from tab tb  union all select c from tab tc where c > rand() ) tx;

+----+-------------------+------------+-------+---------------+---------+---------+------+-------+----------+--------------------------+
| id | select_type       | table      | type  | possible_keys | key     | key_len | ref  | rows  | filtered | Extra                    |
+----+-------------------+------------+-------+---------------+---------+---------+------+-------+----------+--------------------------+
|  1 | PRIMARY           | <derived2> | ALL   | NULL          | NULL    | NULL    | NULL | 13346 |   100.00 | Using temporary          |
|  2 | DERIVED           | tb         | index | NULL          | idx_abc | 12      | NULL | 10010 |   100.00 | Using index              |
|  3 | UNCACHEABLE UNION | tc         | index | NULL          | idx_c   | 4       | NULL | 10010 |    33.33 | Using where; Using index |
+----+-------------------+------------+-------+---------------+---------+---------+------+-------+----------+--------------------------+

TABLE

TABLE这一列说明了一个查询单元的数据是从哪个表获取的。这里分几种情况。

table是一个真实存在的物理表，这里会显示为表的别名。
<derivedN>，说明是从派生表获取的数据，真实的数据来自ID为N的查询单元
<unionM,N>，说明是将ID为M和N的查询单元Union后得到的数据。
<subqueryN>，说明是ID为N的子查询物化后得到的数据。

这里的几种情况，在前面的例子中都出现过，你可以回头再看一下。

TYPE

TYPE列显示查询单元的访问路径，你可以根据TYPE列来判断查询单元是否使用了索引。

system

如果使用了MyISAM存储引擎，并且表中只有1行，则Type为system。

mysql> create table t1_myisam(a int) engine=myisam;
mysql> insert into t1_myisam values(100);

mysql> explain select * from t1_myisam;
+----+-------------+-----------+--------+---------------+------+---------+------+------+----------+-------+
| id | select_type | table     | type   | possible_keys | key  | key_len | ref  | rows | filtered | Extra |
+----+-------------+-----------+--------+---------------+------+---------+------+------+----------+-------+
|  1 | SIMPLE      | t1_myisam | system | NULL          | NULL | NULL    | NULL |    1 |   100.00 | NULL  |
+----+-------------+-----------+--------+---------------+------+---------+------+------+----------+-------+

const

const表示查询最多返回1行记录。对主键或唯一索引的所有字段都使用常量等值匹配时，type为const。优化器会将type为const的查询单元直接替换为常量表。

mysql> explain select * from tab where id = 10\G
+----+-------------+-------+-------+---------------+---------+---------+-------+------+----------+-------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref   | rows | filtered | Extra |
+----+-------------+-------+-------+---------------+---------+---------+-------+------+----------+-------+
|  1 | SIMPLE      | tab   | const | PRIMARY       | PRIMARY | 4       | const |    1 |   100.00 | NULL  |
+----+-------------+-------+-------+---------------+---------+---------+-------+------+----------+-------+

eq_ref

使用主键或唯一索引等值匹配时，type为eq_ref。对于组合主键、组合唯一索引，索引中的每一个字段都需要以等值匹配时，type才为eq_ref。eq_ref访问路径每次最多只返回1行记录。eq_ref和const的区别在于，const使用常量匹配，而eq_ref中，匹配索引字段的值来自驱动表，不是固定的常量。

下面这个例子中，t2表id字段的匹配条件来自驱动表t1的字段a。

mysql> explain select * from tab t1 , tab t2 where t1.a = t2.id;

+----+-------------+-------+--------+---------------+---------+---------+----------+------+----------+-------+
| id | select_type | table | type   | possible_keys | key     | key_len | ref      | rows | filtered | Extra |
+----+-------------+-------+--------+---------------+---------+---------+----------+------+----------+-------+
|  1 | SIMPLE      | t1    | ALL    | idx_abc       | NULL    | NULL    | NULL     | 9913 |   100.00 | NULL  |
|  1 | SIMPLE      | t2    | eq_ref | PRIMARY       | PRIMARY | 4       | rep.t1.a |    1 |   100.00 | NULL  |
+----+-------------+-------+--------+---------------+---------+---------+----------+------+----------+-------+

普通索引字段的等值匹配，或主键和唯一索引前缀字段上的等值匹配，类型为ref。对于ref类型的访问路径，执行计划输出中的key列显示了实际使用的索引，key_len显示使用的索引字段的长度，ref字段显示用于匹配的值。

mysql> explain select * from tab where a=1;

+----+-------------+-------+------+---------------+---------+---------+-------+------+----------+-------+
| id | select_type | table | type | possible_keys | key     | key_len | ref   | rows | filtered | Extra |
+----+-------------+-------+------+---------------+---------+---------+-------+------+----------+-------+
|  1 | SIMPLE      | tab   | ref  | idx_abc       | idx_abc | 4       | const | 3333 |   100.00 | NULL  |
+----+-------------+-------+------+---------------+---------+---------+-------+------+----------+-------+


mysql> explain select * from tab t1, tab t2 where t1.a = t2.a;

+----+-------------+-------+------+---------------+---------+---------+----------+------+----------+-------+
| id | select_type | table | type | possible_keys | key     | key_len | ref      | rows | filtered | Extra |
+----+-------------+-------+------+---------------+---------+---------+----------+------+----------+-------+
|  1 | SIMPLE      | t1    | ALL  | idx_abc       | NULL    | NULL    | NULL     | 9913 |   100.00 | NULL  |
|  1 | SIMPLE      | t2    | ref  | idx_abc       | idx_abc | 4       | rep.t1.a | 3304 |   100.00 | NULL  |
+----+-------------+-------+------+---------------+---------+---------+----------+------+----------+-------+

如果索引字段的条件使用了or或in，那么type就不再是ref了。

ref_or_null

ref_or_null和ref类似，只是额外加了字段为空的条件。对比下下面这两个语句，字段A有not null约束时，type为ref。

mysql> create table tab3 like tab;
mysql> alter table tab3 modify a int;
mysql> insert into tab3 select * from tab;

mysql> explain select * from tab where a is null or a = 1;
+----+-------------+-------+------+---------------+---------+---------+-------+------+----------+-------+
| id | select_type | table | type | possible_keys | key     | key_len | ref   | rows | filtered | Extra |
+----+-------------+-------+------+---------------+---------+---------+-------+------+----------+-------+
|  1 | SIMPLE      | tab   | ref  | idx_abc       | idx_abc | 4       | const | 3333 |   100.00 | NULL  |
+----+-------------+-------+------+---------------+---------+---------+-------+------+----------+-------+

mysql> explain select * from tab3 where a is null or a = 1;
+----+-------------+-------+-------------+---------------+---------+---------+-------+------+----------+-----------------------+
| id | select_type | table | type        | possible_keys | key     | key_len | ref   | rows | filtered | Extra                 |
+----+-------------+-------+-------------+---------------+---------+---------+-------+------+----------+-----------------------+
|  1 | SIMPLE      | tab3  | ref_or_null | idx_abc       | idx_abc | 5       | const | 3334 |   100.00 | Using index condition |
+----+-------------+-------+-------------+---------------+---------+---------+-------+------+----------+-----------------------+

range

使用索引字段上的范围条件查询数据。范围条件包括 <, <=, >, >=, BETWEEN 等，索引字段使用OR或IN多个值时，类型也为range。对于range访问路径，执行计划中key列显示实际使用的索引名。key_len列显示使用到的索引字段的长度，ken_len取决于使用到的索引字段的数据类型、字段是否可以为空。rows字段显示优化器评估得到的需要在索引中访问的记录数量。

mysql> explain select * from tab force index(idx_abc) where   a = 1 or a = 2;

+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-----------------------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra                 |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-----------------------+
|  1 | SIMPLE      | tab   | range | idx_abc       | idx_abc | 4       | NULL | 6666 |   100.00 | Using index condition |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-----------------------+


mysql> explain select * from tab where a = 1 and b between 100 and 200;
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-----------------------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra                 |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-----------------------+
|  1 | SIMPLE      | tab   | range | idx_abc       | idx_abc | 8       | NULL |   34 |   100.00 | Using index condition |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-----------------------+

index_merge

index_merge会使用多个索引来查询数据，并将通过多个索引获取到的数据取并集或交集，得到最终的结果。执行计划输出中，key字段显示实际参与index_merge的索引。Extra列中的信息显示了实际的索引合并方法，包括sort_union, union和intersect。

如果在执行计划中看到index_merge访问路径，一般要考虑是否可以创建联合索引，将访问路径改成range或ref，或者将SQL改写为union查询。

mysql> explain select *
  from t_merge
  where (b=1 and d=1) or (c=1 and d between 3 and 5);
+----+-------------+---------+-------------+---------------+---------------+---------+------+------+----------+----------------------------------------------+
| id | select_type | table   | type        | possible_keys | key           | key_len | ref  | rows | filtered | Extra                                        |
+----+-------------+---------+-------------+---------------+---------------+---------+------+------+----------+----------------------------------------------+
|  1 | SIMPLE      | t_merge | index_merge | idx_bd,idx_cd | idx_bd,idx_cd | 8,8     | NULL |  210 |   100.00 | Using sort_union(idx_bd,idx_cd); Using where |
+----+-------------+---------+-------------+---------------+---------------+---------+------+------+----------+----------------------------------------------+

mysql> explain select * from t_merge where a=1 and b=1 and d=1 and c=1;
+----+-------------+---------+-------------+----------------------+----------------------+---------+------+------+----------+----------------------------------------------------+
| id | select_type | table   | type        | possible_keys        | key                  | key_len | ref  | rows | filtered | Extra                                              |
+----+-------------+---------+-------------+----------------------+----------------------+---------+------+------+----------+----------------------------------------------------+
|  1 | SIMPLE      | t_merge | index_merge | idx_ad,idx_bd,idx_cd | idx_cd,idx_bd,idx_ad | 8,8,8   | NULL |    1 |   100.00 | Using intersect(idx_cd,idx_bd,idx_ad); Using where |
+----+-------------+---------+-------------+----------------------+----------------------+---------+------+------+----------+----------------------------------------------------+

index_subquery

index_subquery是执行下面这种类型的子查询的一种方式：

1	where value in (select col from tab where ...)

如果子查询中的表tab有合适的索引可以用来检索，则可以使用index_subquery执行路径，对主查询中的每1行记录，执行类似下面的SQL：

1	select * from tab where col = outer.value and ...

mysql> explain select /*+ NO_SEMIJOIN(@qb1) */ * from tab
  where a = 1
  and  b between 100 and 200
  and c in (select /*+ QB_NAME(qb1) */  a from tab where b=1  );

+----+--------------------+-------+----------------+---------------+---------+---------+------------+------+----------+------------------------------------+
| id | select_type        | table | type           | possible_keys | key     | key_len | ref        | rows | filtered | Extra                              |
+----+--------------------+-------+----------------+---------------+---------+---------+------------+------+----------+------------------------------------+
|  1 | PRIMARY            | tab   | range          | idx_abc       | idx_abc | 8       | NULL       |   34 |   100.00 | Using index condition; Using where |
|  2 | DEPENDENT SUBQUERY | tab   | index_subquery | idx_abc       | idx_abc | 8       | func,const |    1 |   100.00 | Using index                        |
+----+--------------------+-------+----------------+---------------+---------+---------+------------+------+----------+------------------------------------+

mysql> show warnings\G
*************************** 1. row ***************************
  Level: Note
   Code: 1003
Message: /* select#1 */ select /*+ NO_SEMIJOIN(@`qb1`) */
    `rep`.`tab`.`id` AS `id`,`rep`.`tab`.`a` AS `a`,`rep`.`tab`.`b` AS `b`,`rep`.`tab`.`c` AS `c`,`rep`.`tab`.`padding` AS `padding`
from `rep`.`tab`
where ((`rep`.`tab`.`a` = 1)
and (`rep`.`tab`.`b` between 100 and 200)
and <in_optimizer>(`rep`.`tab`.`c`,<exists>(<index_lookup>(<cache>(`rep`.`tab`.`c`) in tab on idx_abc))))
1 row in set (0.00 sec)

unique_subquery

unique_subquery和index_subquery类似，区别在于type为unique_subquery时，子查询中的表使用主键或唯一索引来关联查询。

mysql> explain select /*+ NO_SEMIJOIN(@qb1) */ *
  from tab
  where a=1
  and id in (select /*+ QB_NAME(qb1) */  id from tab);

+----+--------------------+-------+-----------------+---------------+---------+---------+-------+------+----------+-------------+
| id | select_type        | table | type            | possible_keys | key     | key_len | ref   | rows | filtered | Extra       |
+----+--------------------+-------+-----------------+---------------+---------+---------+-------+------+----------+-------------+
|  1 | PRIMARY            | tab   | ref             | idx_abc       | idx_abc | 4       | const | 3333 |   100.00 | Using where |
|  2 | DEPENDENT SUBQUERY | tab   | unique_subquery | PRIMARY       | PRIMARY | 4       | func  |    1 |   100.00 | Using index |
+----+--------------------+-------+-----------------+---------------+---------+---------+-------+------+----------+-------------+


mysql> show warnings\G
*************************** 1. row ***************************
  Level: Note
   Code: 1003
Message: /* select#1 */ select /*+ NO_SEMIJOIN(@`qb1`) */
    `rep`.`tab`.`id` AS `id`,`rep`.`tab`.`a` AS `a`,`rep`.`tab`.`b` AS `b`,`rep`.`tab`.`c` AS `c`,`rep`.`tab`.`padding` AS `padding`
  from `rep`.`tab`
  where ((`rep`.`tab`.`a` = 1)
  and <in_optimizer>(`rep`.`tab`.`id`,<exists>(<primary_index_lookup>(<cache>(`rep`.`tab`.`id`) in tab on PRIMARY))))

上面例子中NO_SEMIJOIN提示是为了阻止优化器使用半连接优化，因为使用半连接优化后，子查询被转换为半连接，就不会出现index_subquery和unique_subquery访问路径了。

index

index访问路径和ALL类似，主要区别是ALL访问路径需要访问表的每一行数据，而index访问路径是访问索引中的每一行数据。访问路径为index时，key_len字段显示的是所有索引字段的长度总和。一般type为index时，possible_keys总是NULL。

以下2种情况可以使用index访问路径：

情况1：语句使用了覆盖索引，但是又缺少索引字段的查询条件。这种情况下Extra列会显示Using index。

情况2：按索引的顺序读取表的记录，但是无法使用覆盖索引。这种情况下Extra列不显示Using index。

下面的2个例子分别展示了这两种情况。

mysql> explain select a,b,c from tab force index(idx_abc) order by a,b,c;

+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-------------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra       |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-------------+
|  1 | SIMPLE      | tab   | index | NULL          | idx_abc | 12      | NULL | 9913 |   100.00 | Using index |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-------------+

mysql> explain select * from tab force index(idx_abc) order by a,b,c;

+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-------+
| id | select_type | table | type  | possible_keys | key     | key_len | ref  | rows | filtered | Extra |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-------+
|  1 | SIMPLE      | tab   | index | NULL          | idx_abc | 12      | NULL | 9913 |   100.00 | NULL  |
+----+-------------+-------+-------+---------------+---------+---------+------+------+----------+-------+

全表扫描，需要访问表中的每一行记录。出现ALL访问路径，可能是因为表上缺少合适的索引，或者是因为SQL语句的写法问题导致无法使用索引，也可能是因为查询中对表缺少合适的过滤条件，或者是索引字段的过滤性不好，需要根据查询语句的情况具体分析。

\因字数限制，学习后面的内容请直接跳转到下一讲
