你好，我是LMOS。

上节课我们学习了伙伴系统，了解了它是怎样管理物理内存页面的。那么你自然会想到这个问题：Linux系统中，比页更小的内存对象要怎样分配呢？

带着这个问题，我们来一起看看**SLAB分配器的原理和实现。**在学习过程中，你也可以对照一下我们Cosmos的内存管理组件，看看两者的内存管理有哪些异同。

SLAB

与Cosmos物理内存页面管理器一样，Linux中的伙伴系统是以页面为最小单位分配的，现实更多要以内核对象为单位分配内存，其实更具体一点说，就是根据内核对象的实例变量大小来申请和释放内存空间，这些数据结构实例变量的大小通常从几十字节到几百字节不等，远远小于一个页面的大小。

如果一个几十字节大小的数据结构实例变量，就要为此分配一个页面，这无疑是对宝贵物理内存的一种巨大浪费，因此一个更好的技术方案应运而生，就是Slab分配器（由Sun公司的雇员Jeff Bonwick在Solaris 2.4中设计并实现）。

由于作者公开了实现方法，后来被Linux所借鉴，用于实现内核中更小粒度的内存分配。看看吧，你以为Linux很强大，真的强大吗？不过是站在巨人的肩膀上飞翔的。

走进SLAB对象

何为SLAB对象？在SLAB分配器中，它把一个内存页面或者一组连续的内存页面，划分成大小相同的块，其中这一个小的内存块就是SLAB对象，但是这一组连续的内存页面中不只是SLAB对象，还有SLAB管理头和着色区。

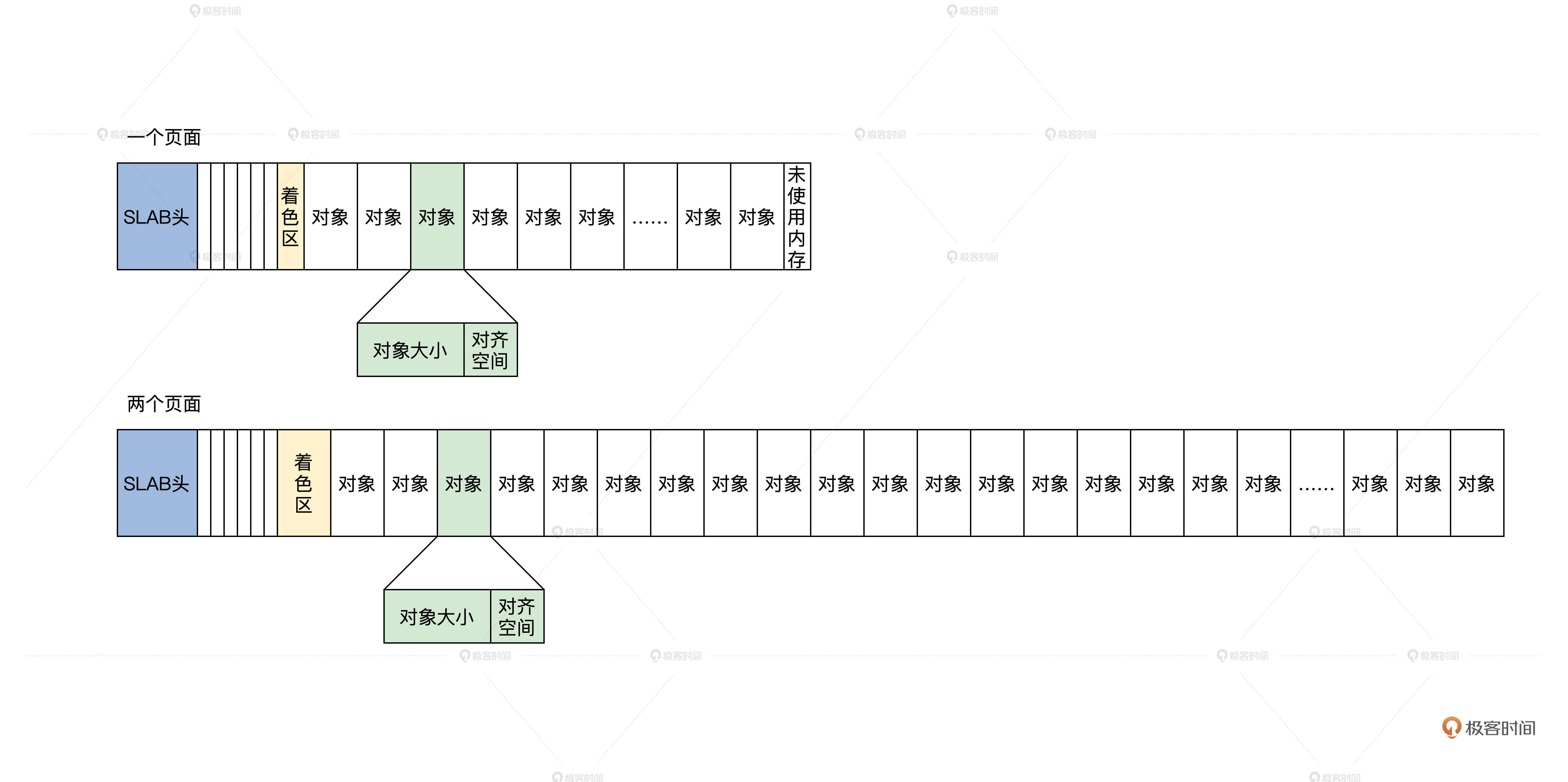

我画个图你就明白了，如下所示。

上图中有一个内存页面和两个内存页面的SLAB，你可能对着色区有点陌生，我来给你讲解一下。

这个着色区也是一块动态的内存块，建立SLAB时才会设置它的大小，目的是为了错开不同SLAB中的对象地址，降低硬件Cache行中的地址争用，以免导致Cache抖动效应，整个系统性能下降。

SLAB头其实是一个数据结构，但是它不一定放在保存对象内存页面的开始。通常会有一个保存SLAB管理头的SLAB，在Linux中，SLAB管理头用kmem_cache结构来表示，代码如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
struct array_cache {
    unsigned int avail;
    unsigned int limit;
    void *entry[];
};
struct kmem_cache {
    //是每个CPU一个array_cache类型的变量，cpu_cache是用于管理空闲对象的
    struct array_cache __percpu *cpu_cache;
    unsigned int size; //cache大小
    slab_flags_t flags;//slab标志
    unsigned int num;//对象个数
    unsigned int gfporder;//分配内存页面的order
    gfp_t allocflags;
    size_t colour;//着色区大小
    unsigned int colour_off;//着色区的开始偏移
    const char *name;//本SLAB的名字
    struct list_head list;//所有的SLAB都要链接起来
    int refcount;//引用计数
    int object_size;//对象大小
    int align;//对齐大小
    struct kmem_cache_node *node[MAX_NUMNODES];//指向管理kmemcache的上层结构
};

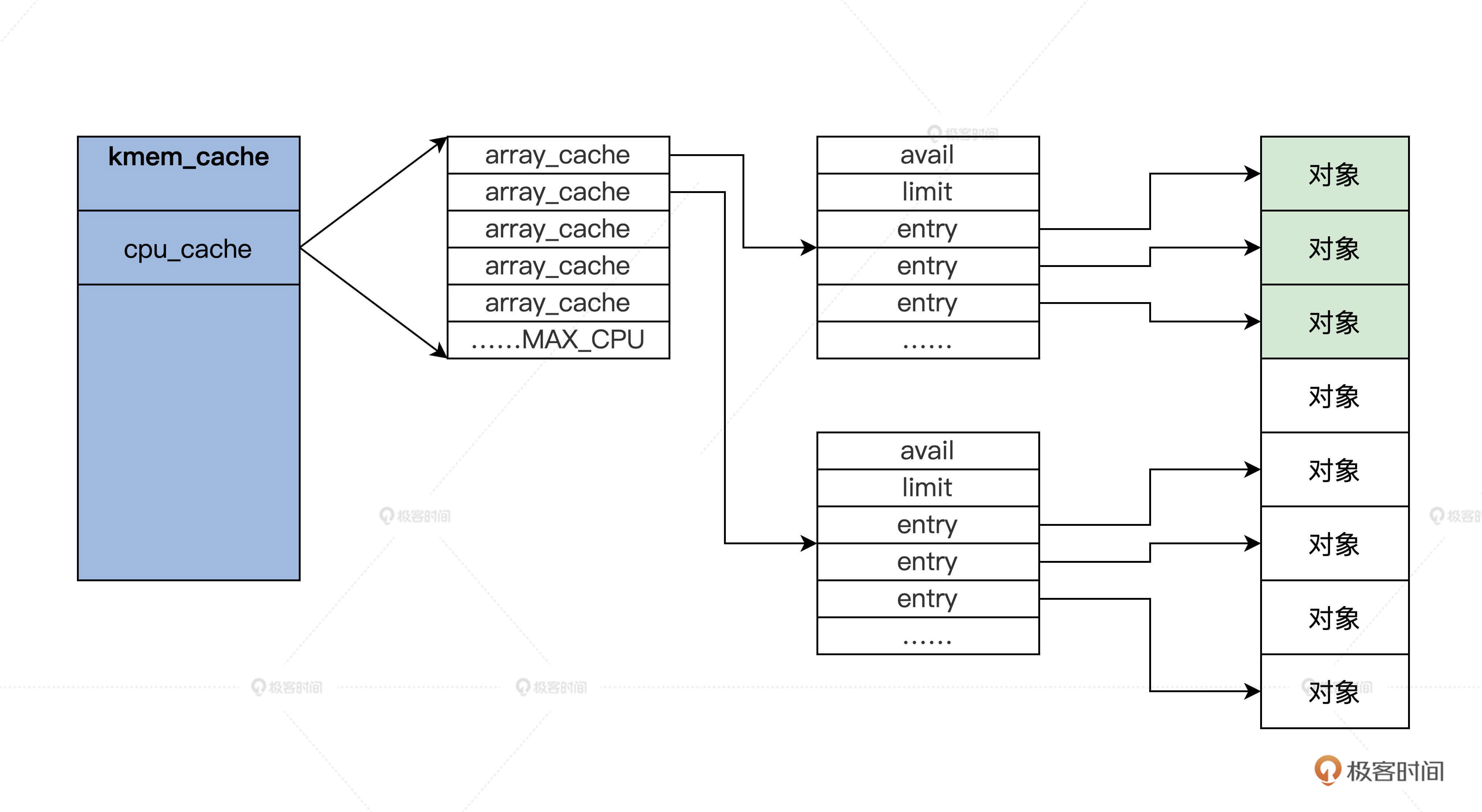

上述代码中，有多少个CPU，就会有多少个array_cache类型的变量。这种为每个CPU构造一个变量副本的同步机制，就是每CPU变量（per-cpu-variable）。array_cache结构中”entry[]”表示了一个遵循LIFO顺序的数组，”avail”和”limit”分别指定了当前可用对象的数目和允许容纳对象的最大数目。

第一个kmem_cache

第一个kmem_cache是哪里来的呢？其实它是静态定义在代码中的，如下所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
static struct kmem_cache kmem_cache_boot = {
    .batchcount = 1,
    .limit = BOOT_CPUCACHE_ENTRIES,
    .shared = 1,
    .size = sizeof(struct kmem_cache),
    .name = "kmem_cache",
};

void __init kmem_cache_init(void)
{
    int i;
    //指向静态定义的kmem_cache_boot
    kmem_cache = &kmem_cache_boot;

    for (i = 0; i < NUM_INIT_LISTS; i++)
        kmem_cache_node_init(&init_kmem_cache_node[i]);
    //建立保存kmem_cache结构的kmem_cache
    create_boot_cache(kmem_cache, "kmem_cache",
        offsetof(struct kmem_cache, node) +
                  nr_node_ids * sizeof(struct kmem_cache_node *),
                  SLAB_HWCACHE_ALIGN, 0, 0);
    //加入全局slab_caches链表中
    list_add(&kmem_cache->list, &slab_caches);
    {
        int nid;
        for_each_online_node(nid) {
            init_list(kmem_cache, &init_kmem_cache_node[CACHE_CACHE + nid], nid);
            init_list(kmalloc_caches[KMALLOC_NORMAL][INDEX_NODE],                      &init_kmem_cache_node[SIZE_NODE + nid], nid);
        }
    }
    //建立kmalloc函数使用的的kmem_cache
    create_kmalloc_caches(ARCH_KMALLOC_FLAGS);
}

管理kmem_cache

我们建好了第一个kmem_cache，以后kmem_cache越来越多，而且我们并没有看到kmem_cache结构中有任何指向内存页面的字段，但在kmem_cache结构中有个保存kmem_cache_node结构的指针数组。

kmem_cache_node结构是每个内存节点对应一个，它就是用来管理kmem_cache结构的，它开始是静态定义的，初始化时建立了第一个kmem_cache结构之后，init_list函数负责一个个分配内存空间，代码如下所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
#define NUM_INIT_LISTS (2 * MAX_NUMNODES)
//定义的kmem_cache_node结构数组
static struct kmem_cache_node __initdata init_kmem_cache_node[NUM_INIT_LISTS];

struct kmem_cache_node {
    spinlock_t list_lock;//自旋锁
    struct list_head slabs_partial;//有一部分空闲对象的kmem_cache结构
    struct list_head slabs_full;//没有空闲对象的kmem_cache结构
    struct list_head slabs_free;//对象全部空闲kmem_cache结构
    unsigned long total_slabs; //一共多少kmem_cache结构
    unsigned long free_slabs;  //空闲的kmem_cache结构
    unsigned long free_objects;//空闲的对象
    unsigned int free_limit;
};
static void __init init_list(struct kmem_cache *cachep, struct kmem_cache_node *list,
                int nodeid)
{
    struct kmem_cache_node *ptr;
    //分配新的 kmem_cache_node 结构的空间
    ptr = kmalloc_node(sizeof(struct kmem_cache_node), GFP_NOWAIT, nodeid);
    BUG_ON(!ptr);
    //复制初始时的静态kmem_cache_node结构
    memcpy(ptr, list, sizeof(struct kmem_cache_node));
    spin_lock_init(&ptr->list_lock);
    MAKE_ALL_LISTS(cachep, ptr, nodeid);
    //设置kmem_cache_node的地址
    cachep->node[nodeid] = ptr;
}

我们第一次分配对象时，肯定没有对应的内存页面存放对象，那么SLAB模块就会调用cache_grow_begin函数获取内存页面，然后用获取的页面来存放对象，我们一起来看看代码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
static void slab_map_pages(struct kmem_cache *cache, struct page *page,void *freelist)
{
    //页面结构指向kmem_cache结构
    page->slab_cache = cache;
    //指向空闲对象的链表
    page->freelist = freelist;
}
static struct page *cache_grow_begin(struct kmem_cache *cachep,
                gfp_t flags, int nodeid)
{
    void *freelist;
    size_t offset;
    gfp_t local_flags;
    int page_node;
    struct kmem_cache_node *n;
    struct page *page;

    WARN_ON_ONCE(cachep->ctor && (flags & __GFP_ZERO));
    local_flags = flags & (GFP_CONSTRAINT_MASK|GFP_RECLAIM_MASK);
    //获取页面
    page = kmem_getpages(cachep, local_flags, nodeid);
    //获取页面所在的内存节点号
    page_node = page_to_nid(page);
    //根据内存节点获取对应kmem_cache_node结构
    n = get_node(cachep, page_node);
    //分配管理空闲对象的数据结构
    freelist = alloc_slabmgmt(cachep, page, offset,
            local_flags & ~GFP_CONSTRAINT_MASK, page_node);
    //让页面中相关的字段指向kmem_cache和空闲对象
    slab_map_pages(cachep, page, freelist);
    //初始化空闲对象管理数据
    cache_init_objs(cachep, page);
    return page;
}

static void cache_grow_end(struct kmem_cache *cachep, struct page *page)
{
    struct kmem_cache_node *n;
    void *list = NULL;
    if (!page)
        return;
    //初始化结page构的slab_list链表
    INIT_LIST_HEAD(&page->slab_list);
    //根据内存节点获取对应kmem_cache_node结构.
    n = get_node(cachep, page_to_nid(page));
    spin_lock(&n->list_lock);
    //slab计数增加
    n->total_slabs++;
    if (!page->active) {
        //把这个page结构加入到kmem_cache_node结构的空闲链表中
        list_add_tail(&page->slab_list, &n->slabs_free);
        n->free_slabs++;
    }
    spin_unlock(&n->list_lock);
}

上述代码中的注释已经很清楚了，cache_grow_begin函数会为kmem_cache结构分配用来存放对象的页面，随后会调用与之对应的cache_grow_end函数，把这页面挂载到kmem_cache_node结构的链表中，并让页面指向kmem_cache结构。

这样kmem_cache_node，kmem_cache，page这三者之间就联系起来了。你再看一下后面的图，就更加清楚了。

上图中page可能是一组连续的pages，但是只会把第一个page挂载到kmem_cache_node中，同时，在slab_map_pages函数中又让page指向了kmem_cache。

但你要特别留意kmem_cache_node中的三个链表，它们分别挂载的pages，有一部分是空闲对象的page、还有对象全部都已经分配的page，以及全部都为空闲对象的page。这是为了提高分配时查找kmem_cache的性能。

SLAB分配对象的过程

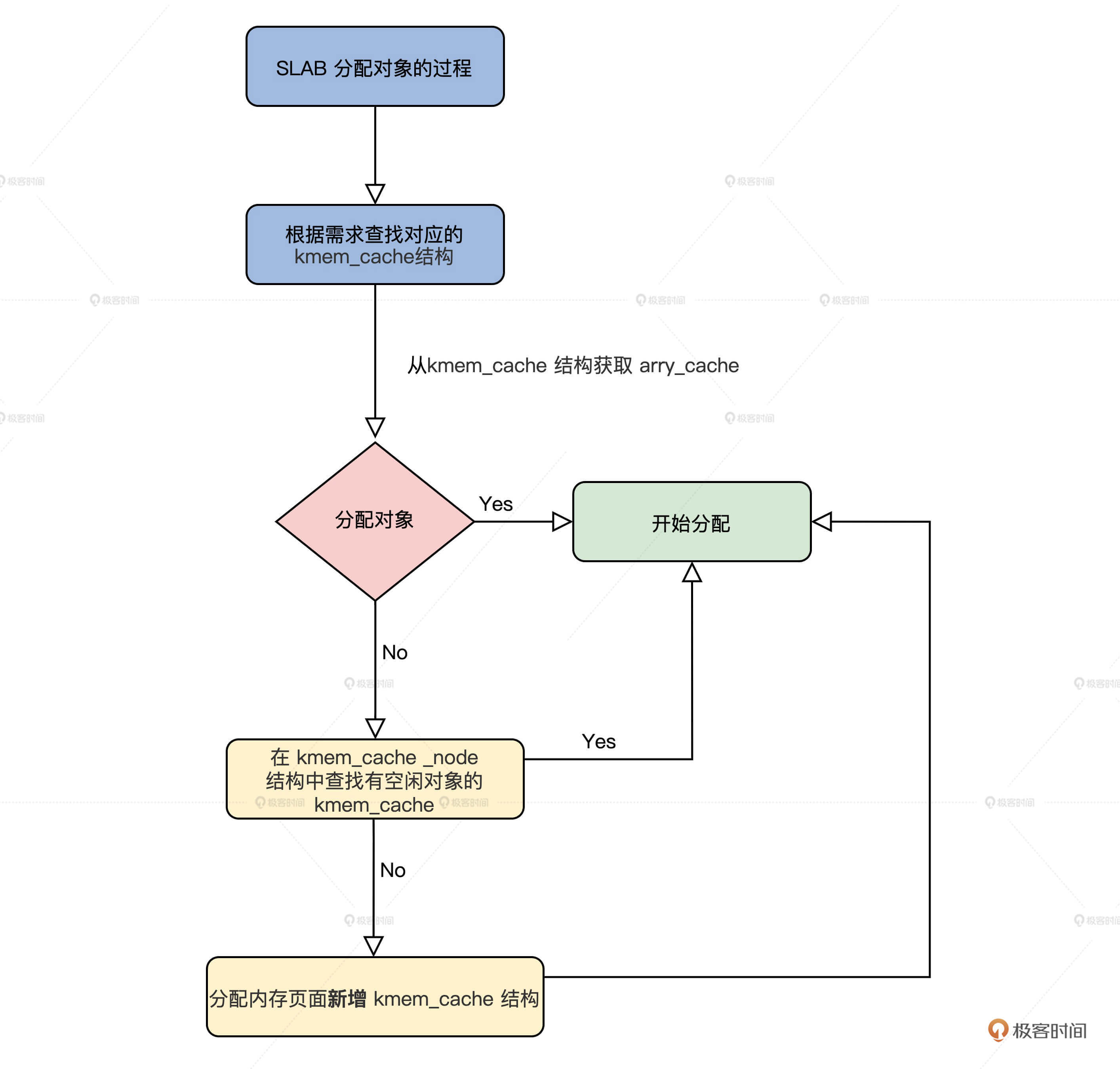

有了前面对SLAB数据结构的了解，SLAB分配对象的过程你自己也能推导出来，无非是根据请求分配对象的大小，查找对应的kmem_cache结构，接着从这个结构中获取arry_cache结构，然后分配对象。

如果没有空闲对象了，就需要在kmem_cache对应的kmem_cache_node结构中查找有空闲对象的kmem_cache。如果还是没找到，最后就要分配内存页面新增kmem_cache结构了。

下面我们从接口开始了解这些过程。

SLAB分配接口

其实在Linux内核中，用的最多的是kmalloc函数，经常用于分配小的缓冲区，或者数据结构分配实例空间，这个函数就是SLAB分配接口，它是用来分配对象的，这个对象就是一小块内存空间。

下面一起来看看代码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
static __always_inline void *__do_kmalloc(size_t size, gfp_t flags,unsigned long caller)
{
    struct kmem_cache *cachep;
    void *ret;
    if (unlikely(size > KMALLOC_MAX_CACHE_SIZE))
        return NULL;
    //查找size对应的kmem_cache
    cachep = kmalloc_slab(size, flags);
    if (unlikely(ZERO_OR_NULL_PTR(cachep)))
        return cachep;
    //分配对象
    ret = slab_alloc(cachep, flags, caller);
    return ret;
}

void *__kmalloc(size_t size, gfp_t flags)
{
    return __do_kmalloc(size, flags, _RET_IP_);
}
static __always_inline void *kmalloc(size_t size, gfp_t flags)
{
    return __kmalloc(size, flags);
}

上面代码的流程很简单，就是在__do_kmalloc函数中，查找出分配大小对应的kmem_cache结构，然后调用slab_alloc函数进行分配。可以说，slab_alloc函数才是SLAB的接口函数，但是它的参数中必须要有kmem_cache结构。

具体是如何查找的呢？我们这就来看看。

如何查找kmem_cache结构

由于SLAB的接口函数slab_alloc，它的参数中必须要有kmem_cache结构指针，指定从哪个kmem_cache结构分配对象，所以在调用slab_alloc函数之前必须给出kmem_cache结构。

我们怎么查找到它呢？这就需要调用kmalloc_slab函数了，代码如下所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
enum kmalloc_cache_type {
    KMALLOC_NORMAL = 0,
    KMALLOC_RECLAIM,
#ifdef CONFIG_ZONE_DMA
    KMALLOC_DMA,
#endif
    NR_KMALLOC_TYPES
};
struct kmem_cache *kmalloc_caches[NR_KMALLOC_TYPES][KMALLOC_SHIFT_HIGH + 1] __ro_after_init ={ static u8 size_index[24] __ro_after_init = {
    3,  /* 8 */
    4,  /* 16 */
    5,  /* 24 */
    5,  /* 32 */
    6,  /* 40 */
    6,  /* 48 */
    6,  /* 56 */
    6,  /* 64 */
    1,  /* 72 */
    1,  /* 80 */
    1,  /* 88 */
    1,  /* 96 */
    7,  /* 104 */
    7,  /* 112 */
    7,  /* 120 */
    7,  /* 128 */
    2,  /* 136 */
    2,  /* 144 */
    2,  /* 152 */
    2,  /* 160 */
    2,  /* 168 */
    2,  /* 176 */
    2,  /* 184 */
    2   /* 192 */
};
//根据分配标志返回枚举类型，其实是0、1、2其中之一
static __always_inline enum kmalloc_cache_type kmalloc_type(gfp_t flags)
{
#ifdef CONFIG_ZONE_DMA
    if (likely((flags & (__GFP_DMA | __GFP_RECLAIMABLE)) == 0))
        return KMALLOC_NORMAL;
    return flags & __GFP_DMA ? KMALLOC_DMA : KMALLOC_RECLAIM;
#else
    return flags & __GFP_RECLAIMABLE ? KMALLOC_RECLAIM : KMALLOC_NORMAL;
#endif
}
struct kmem_cache *kmalloc_slab(size_t size, gfp_t flags)
{
    unsigned int index;
    //计算出index
    if (size <= 192) {
        if (!size)
            return ZERO_SIZE_PTR;
        index = size_index[size_index_elem(size)];
    } else {
        if (WARN_ON_ONCE(size > KMALLOC_MAX_CACHE_SIZE))
            return NULL;
        index = fls(size - 1);
    }
    return kmalloc_caches[kmalloc_type(flags)][index];
}

从上述代码，不难发现kmalloc_caches就是个全局的二维数组，kmalloc_slab函数只是根据分配大小和分配标志计算出了数组下标，最后取出其中kmem_cache结构指针。

那么kmalloc_caches中的kmem_cache，它又是谁建立的呢？我们还是接着看代码。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
struct kmem_cache *__init create_kmalloc_cache(const char *name,
        unsigned int size, slab_flags_t flags,
        unsigned int useroffset, unsigned int usersize)
{
    //从第一个kmem_cache中分配一个对象放kmem_cache
    struct kmem_cache *s = kmem_cache_zalloc(kmem_cache, GFP_NOWAIT);

    if (!s)
        panic("Out of memory when creating slab %s\n", name);
    //设置s的对齐参数，处理s的freelist就是arr_cache
    create_boot_cache(s, name, size, flags, useroffset, usersize);
    list_add(&s->list, &slab_caches);
    s->refcount = 1;
    return s;
}
//新建一个kmem_cache
static void __init new_kmalloc_cache(int idx, enum kmalloc_cache_type type, slab_flags_t flags)
{
    if (type == KMALLOC_RECLAIM)
        flags |= SLAB_RECLAIM_ACCOUNT;
        //根据kmalloc_info中信息建立一个kmem_cache
    kmalloc_caches[type][idx] = create_kmalloc_cache(
                    kmalloc_info[idx].name[type],
                    kmalloc_info[idx].size, flags, 0,
                    kmalloc_info[idx].size);
}
//建立所有的kmalloc_caches中的kmem_cache
void __init create_kmalloc_caches(slab_flags_t flags)
{
    int i;
    enum kmalloc_cache_type type;
    for (type = KMALLOC_NORMAL; type <= KMALLOC_RECLAIM; type++) {
        for (i = KMALLOC_SHIFT_LOW; i <= KMALLOC_SHIFT_HIGH; i++) {
            if (!kmalloc_caches[type][i])
                //建立一个新的kmem_cache
                new_kmalloc_cache(i, type, flags);
            if (KMALLOC_MIN_SIZE <= 32 && i == 6 &&
                    !kmalloc_caches[type][1])
                new_kmalloc_cache(1, type, flags);
            if (KMALLOC_MIN_SIZE <= 64 && i == 7 &&
                    !kmalloc_caches[type][2])
                new_kmalloc_cache(2, type, flags);
        }
    }
}

到这里，__do_kmalloc函数中根据分配对象大小查找的所有kmem_cache结构，我们就建立好了，保存在kmalloc_caches数组中。下面我们再去看看对象是如何分配的。

分配对象

下面我们从slab_alloc函数开始探索对象的分配过程，slab_alloc函数的第一个参数就kmem_cache结构的指针，表示从该kmem_cache结构中分配对象。

1
2
3
4
5
6
7
8
9
10
11
12
static __always_inline void *slab_alloc(struct kmem_cache *cachep, gfp_t flags, unsigned long caller)
{
    unsigned long save_flags;
    void *objp;
    //关中断
    local_irq_save(save_flags);
    //分配对象
    objp = __do_cache_alloc(cachep, flags);
    //恢复中断
    local_irq_restore(save_flags);
    return objp;
}

接口函数总是简单的，真正干活的是__do_cache_alloc函数，下面我们就来看看这个函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
static inline void *____cache_alloc(struct kmem_cache *cachep, gfp_t flags)
{
    void *objp;
    struct array_cache *ac;
    //获取当前cpu在cachep结构中的array_cache结构的指针
    ac = cpu_cache_get(cachep);
    //如果ac中的avail不为0,说明当前kmem_cache结构中freelist是有空闲对象
    if (likely(ac->avail)) {
        ac->touched = 1;
        //空间对象的地址保存在ac->entry
        objp = ac->entry[--ac->avail];
        goto out;
    }
    objp = cache_alloc_refill(cachep, flags);
out:
    return objp;
}
static __always_inline void *__do_cache_alloc(struct kmem_cache *cachep, gfp_t flags)
{
    return ____cache_alloc(cachep, flags);
}

上述代码中真正做事的函数是**____cache_alloc函数**，它首先获取了当前kmem_cache结构中指向array_cache结构的指针，找到它里面空闲对象的地址（如果你不懂array_cache结构，请回到SLAB对象那一小节复习），然后在array_cache结构中取出一个空闲对象地址返回，这样就分配成功了。

这个速度是很快的，如果array_cache结构中没有空闲对象了，就会调用cache_alloc_refill函数。那这个函数又干了什么呢？我们接着往下看。代码如下所示。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
static struct page *get_first_slab(struct kmem_cache_node *n, bool pfmemalloc)
{
    struct page *page;
    assert_spin_locked(&n->list_lock);
    //首先从kmem_cache_node结构中的slabs_partial链表上查看有没有page
    page = list_first_entry_or_null(&n->slabs_partial, struct page,slab_list);
    if (!page) {
    //如果没有
        n->free_touched = 1;
    //从kmem_cache_node结构中的slabs_free链表上查看有没有page
        page = list_first_entry_or_null(&n->slabs_free, struct page,slab_list);
        if (page)
            n->free_slabs--; //空闲slab计数减一
    }
    //返回page
    return page;
}
static void *cache_alloc_refill(struct kmem_cache *cachep, gfp_t flags)
{
    int batchcount;
    struct kmem_cache_node *n;
    struct array_cache *ac, *shared;
    int node;
    void *list = NULL;
    struct page *page;
    //获取内存节点
    node = numa_mem_id();
    ac = cpu_cache_get(cachep);
    batchcount = ac->batchcount;
    //获取cachep所属的kmem_cache_node
    n = get_node(cachep, node);
    shared = READ_ONCE(n->shared);
    if (!n->free_objects && (!shared || !shared->avail))
        goto direct_grow;
    while (batchcount > 0) {
        //获取kmem_cache_node结构中其它kmem_cache,返回的是page，而page会指向kmem_cache
        page = get_first_slab(n, false);
        if (!page)
            goto must_grow;
        batchcount = alloc_block(cachep, ac, page, batchcount);
    }
must_grow:
    n->free_objects -= ac->avail;
direct_grow:
    if (unlikely(!ac->avail)) {
        //分配新的kmem_cache并初始化
        page = cache_grow_begin(cachep, gfp_exact_node(flags), node);
        ac = cpu_cache_get(cachep);
        if (!ac->avail && page)
            alloc_block(cachep, ac, page, batchcount);
        //让page挂载到kmem_cache_node结构的slabs_list链表上
        cache_grow_end(cachep, page);
        if (!ac->avail)
            return NULL;
    }
    ac->touched = 1;
    //重新分配
    return ac->entry[--ac->avail];
}

调用cache_alloc_refill函数的过程，主要的工作都有哪些呢？我给你梳理一下。

首先，获取了cachep所属的kmem_cache_node。

然后调用get_first_slab，获取kmem_cache_node结构还有没有包含空闲对象的kmem_cache。但是请注意，这里返回的是page，因为page会指向kmem_cache结构，page所代表的物理内存页面，也保存着kmem_cache结构中的对象。

最后，如果kmem_cache_node结构没有包含空闲对象的kmem_cache了，就必须调用cache_grow_begin函数，找伙伴系统分配新的内存页面，而且还要找第一个kmem_cache分配新的对象，来存放kmem_cache结构的实例变量，并进行必要的初始化。

这些步骤完成之后，再调用cache_grow_end函数，把刚刚分配的page挂载到kmem_cache_node结构的slabs_list链表上。因为cache_grow_begin和cache_grow_end函数在前面已经分析过了，这里不再赘述。

重点回顾

今天的内容讲完了，我来帮你梳理一下本课程的重点。

1.为了分配小于1个page的小块内存，Linux实现了SLAB，用kmem_cache结构管理page对应内存页面上小块内存对象，然后让该page指向kmem_cache，由kmem_cache_node结构管理多个page。

2.我们从Linux内核中使用的kmalloc函数入手，了解了SLAB下整个内存对象的分配过程。

到此为止，我们对SLAB的研究就告一段落了，是不是感觉和Cosmos内存管理有些相像而又不同呢？甚至我们Cosmos内存管理要更为简洁和高效。

思考题

Linux的SLAB，使用kmalloc函数能分配多大的内存对象呢？

欢迎你在留言区跟我交流互动，也欢迎你把这节课分享给你的同事、朋友，跟他一起研究SLAB相关的内容。

我是LMOS，我们下节课见！

精选留言（15）
  • 搬铁少年ai 👍（5） 💬（2）

    回答有的同学关于为什么是196大小的问题

    这里196大小的对象，应该是专门针对256B以下小内存进行的优化，正常情况支持的对象大小都是2的n次方，2的七次方是128，8次方就是256了。所以这里在不违反缓存对其的前提下，单独支持了196大小的对象。

    如果cache line 是32的话，192/32=6，也是缓存对其的，那么如果申请的内存在129到192之间时，就不必去分配256大小的对象，而是可以分配192大小的对象，可以在满足缓存对齐的前提下节省空间。

    除了192，另外在2的6次方和7次方之间，也特殊支持了96b大小的对象，同样是类似的原理。

    理论上能够背cache line大小整除的都可以特殊支持，只不过256以上的对象可能不常见，slab申请了特殊大小的对象却没有人用，反倒是一种浪费

    2021-11-05

  • neohope 👍（15） 💬（2）

    一、数据结构
    系统有一个全局kmem_cache_node数组，每一个kmem_cache_node结构，对应一个内存节点

    kmem_cache_node结构，用三个链表管理内存节点的全部kmem_cache【slab管理结构】，包括：
    slabs_partial，对象部分已分配的kmem_cache结构；
    slabs_full，对象全部已分配的kmem_cache结构；
    slabs_free ，对象全部空闲kmem_cache结构；

    kmem_cache结构，slab管理头，包括：
    array_cache，每个CPU一个，用于管理空闲对象。 array_cache的entry数组，用于管理这些空闲对象，出入遵循LIFO原则；
    num，表示对象个数；
    gfporder，表示页面的大小 (2^n)；
    colour，表示着色区大小。着色区，主要利用SLAB划分对象剩余的空间，让SLAB前面的几个对象，根据cache line大小进行偏移，以缓解缓存过热的问题，防止Cache地址争用，防止引起Cache抖动；

    此外，全局有一个slab_caches链表中，记录了系统中全部的slab

    二、初始化
    全局有一个kmem_cache结构，kmem_cache_boot，用于初始化
    全局有一个kmem_cache_node数组结构init_kmem_cache_node，用于初始化

    x86_64_start_kernel->x86_64_start_reservations->start_kernel->mm_init -> kmem_cache_init
    1、将变量kmem_cache指向静态变量kmem_cache_boot
    2、初始化全局的init_kmem_cache_node结构
    3、调用create_boot_cache，初始化kmem_cache_boot结构
    4、将kmem_cache_boot其加入全局slab_caches链表中
    5、调用create_kmalloc_cache，建立第一个kmem_cache，供kmalloc函数使用
    6、调用init_list函数，将静态init_kmem_cache_node，替换为用kmalloc生成的kmem_cache_node
    7、 调用create_kmalloc_caches，创建并初始化了全部 kmalloc_caches中的kmem_cache
    路径为：kmem_cache_init->create_kmalloc_caches-> new_kmalloc_cache-> create_kmalloc_cache

    三、对象分配
    kmalloc->__kmalloc->__do_kmalloc
    ->kmalloc_slab
    从kmalloc_caches中，根据类型和大小，找到对应的 kmem_cache
    ->slab_alloc->__do_cache_alloc->____cache_alloc
    1、第一级分配，如果array_cache.entry中有空闲对象，直接分配
    2、如果一级分配失败，调用cache_alloc_refill，进行第二级分配
    ->->cache_alloc_refill从全局的slab中进行refill
    1、如果没有空闲对象，而且shared arry没有共享对象可用，需要扩容
    2、如果shared arry有空闲对象，直接分配，否则继续
    3、尝试从kmem_cache_node结构中其它kmem_cache获取slab页面
    4、如果都失败了就扩容

    如果一、二级分配都失败了，那就扩容，并进行第三级分配：
    1、再次尝试在不扩容情况下，分配新的kmem_cache并初始化，如果成功就返回
    2、调用cache_grow_begin 函数，找伙伴系统分配新的内存页面，找第一个 kmem_cache 分配新的对象，来存放 kmem_cache 结构的实例变量，并进行必要的初始化
    3、调用 cache_grow_end 函数，把这页面挂载到 kmem_cache_node 结构的空闲链表中
    4、返回一个空闲对象

    四、对象回收
    kfree->__cache_free->___cache_free->__free_one
    将对象清空后，还给了CPU的对应的array_cache

    2021-07-07

  • tony 👍（2） 💬（1）

    既然已经有了slab分配机制，为什么在用户态还有ptmalloc以及tcmalloc？它们侧重点有什么不一样

    2022-11-21

  • 西门吹牛 👍（2） 💬（1）

    之前学 netty，netty 中用到了伙伴算法实现内存分配与释放，说下 netty 中的实现吧： 首先会预申请一大块内存 PoolArena，内部由 6 个 PoolChunkList，和俩个 PoolSubpage[] ● 6 个 PoolChunkList：分别是 qInit、q000、q025、q050、q075、q100 ○ Netty 根据 PoolChunk 的使用率，将他们分别放入对应的 PoolChunkList 中，目的减少内存碎片 ○ 每个 PoolChunk 默认 16MB，每个 PoolChunk 有划分为 2048 个 Subpage，每个 Subpage 8KB，16MB/2048 = 8KB ○ PoolChunk 划分的 2048 个 8KB 的 Subpage 构成满二叉树 ● PoolSubpage[]：用于分配小于 8KB 的内存 ○ PoolSubpage[] 中的元素是指向 8KB 大小的 Subpage 地址，同时又把 8KB 的 subpage 分割成大小相等的段，比如 32B，64B......

    分配大于 8 KB 的内存，直接走 PoolChunk 对应满二叉树，这样们更好的避免内存碎片，比如：
    ○ 先分配 8KB：需要一个 Page ，满二叉树最下一层满足要求，故分配这层的第一个节点page0
    ○ 在分配 16KB：需要两个Page ，满二叉树倒数第二层满足要求，因为这层的下一层的第一个节点page0已被分配，所以选这层第二个节点，就是相当分配 page2和page3
    ○ 在分配 8KB：需要一个 Page ，满二叉树最下一层满足要求，page0 以占用，往后page1可用，直接分配
    经过这样分配，最终分配的是page0、page1、page2、page3 刚好这四个页是连续的。

    对于小于 8KB 的分配：比如32B：
    ○ 定位到 PoolSubpage[] 中的元素，看有没有值，没有代表之前没有分配过，执行分配，有值代表之前分配过 32B 的空间
    ○ 如果没有分配过，那么先取一个 8KB的page，将数组中对应的元素指向该page
    ○ 在将 8KB 的page 按 32B 划分成相等的段，然后取划分好的第一个 32B 的段拿出使用，并把该段标记为占用
    ○ 等下次在分配 32B 的时候，先定位到数组对应的元素，有值代表之前分配过 32B 的空间，那么该元素指向的 page 已经是被按 32B 划分好的相同的小段
    ○ 那么就可以直接从划分好的小段中，依次遍历，取出没有使用的那个 32B 的段来分配
    也就是说，第一次分配小于 8KB (比如32B)的内存的时候，已经在内存中分配好了若干相同的32B 的段了，后续可以直接取用第一次分配好的

    当然，其中还有很多细节，比如是否池化，内存释放之后，是直接归还，还是先缓存起来，下次在用，多线程申请的时候，怎么避免竞争等问题

    2022-07-06

  • 朱熙 👍（2） 💬（1）

    linux内核包括三种小对象管理方式，slab，slub和slob，其中slob效率较低用于嵌入式等，linux默认使用slub

    2021-07-03

  • 艾恩凝 👍（1） 💬（1）

    打卡，看了记，记了忘，忘了看，内存的相关学习，我在路上

    2022-04-22

  • 搬铁少年ai 👍（1） 💬（1）

    请教老师，为什么有的资料说struct page就是slab，您这里说kmem_cache是描述slab，有点糊涂。

    2021-11-03

  • 搬铁少年ai 👍（1） 💬（1）

    请教老师，我看kmem_cache源码里的node是一个指向kmem_cache_node的指针数组，您这里给的是一个指针，如果是指针我是理解的，但是如果是指针数组，我不明白为什么需要多个node管理kmem_cache(slab头)

    2021-11-02

  • Samaritan. 👍（1） 💬（1）

    “在 Linux 中，SLAB 管理头用 kmem_cache 结构来表示，代码如下”，请问一下，作者引用的是linux的哪个内核版本的代码呀？

    2021-09-22

  • 青玉白露 👍（1） 💬（1）

    其实在 kmalloc_slab 函数已经写明了，最大是192，单位应该是B吧？

    2021-07-13

  • pedro 👍（1） 💬（1）

    Cosmos YYDS！！！ 问题答案看代码注释，最大192

    2021-06-30

  • 小灰象 👍（0） 💬（1）

    翻过内存管理的大山啦！可喜可贺！！！

    2024-08-26

  • 弘文要努力 👍（0） 💬（1）

    请问老师的源码从哪里获取呢？

    2022-04-17

  • 青玉白露 👍（0） 💬（1）

    思考题有点像脑筋急转弯······ 几处的注释都表明了最大值是192 不过这个值是怎么定的呢？

    2021-06-30

  • blentle 👍（0） 💬（1）

    最多192吧，

    //计算出index
    if (size <= 192) {
    if (!size)
    return ZERO_SIZE_PTR;
    index = size_index[size_index_elem(size)];
    } else {
    if (WARN_ON_ONCE(size > KMALLOC_MAX_CACHE_SIZE))
    return NULL;
    index = fls(size - 1);
    }

    2021-06-30

Share
